液晶电视电源维修经验

1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。当按“待机”键后， CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

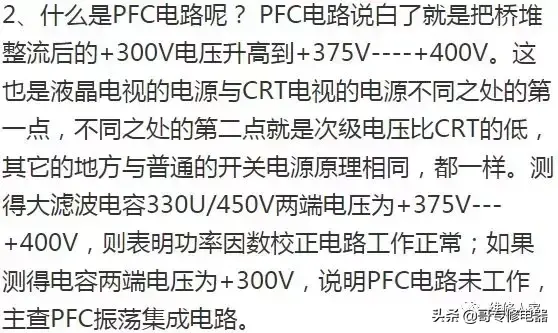

3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。

5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载（或在+12V输出端接一只摩托车灯泡作假负载）即可。

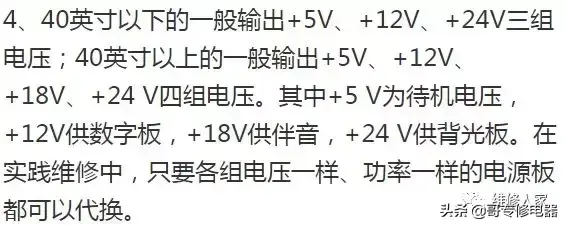

6、保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358.过流过压保护电路，在维修进可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。然后再进行维修。

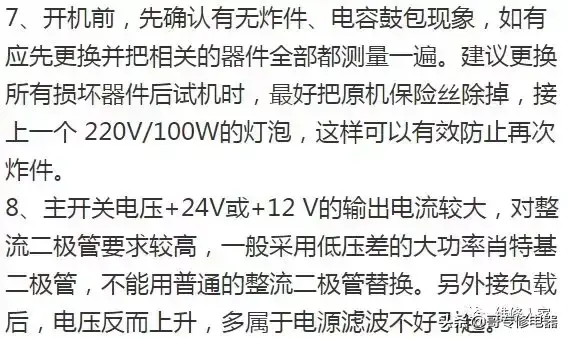

9、电源带负载能力差，首先要测一下PFC 电压是否正常（380 v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。

10、电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间！

电视电源板坏了症状

每家每户购买的电视机，种类自然有很多种，比如最常见的液晶电视机、等离子电视机等等，同样不同类型的电视无论是在功能还是价位上都是有所差异的。最重要的是也同样会出现毛病，通常最多的问题就是电源板故障，不过还好不是电视机内部问题，所以解决也是不难的。要进行电视电源板维修就要先了解电源板的原理，下面即是关于电源板介绍及电视电源板维修。

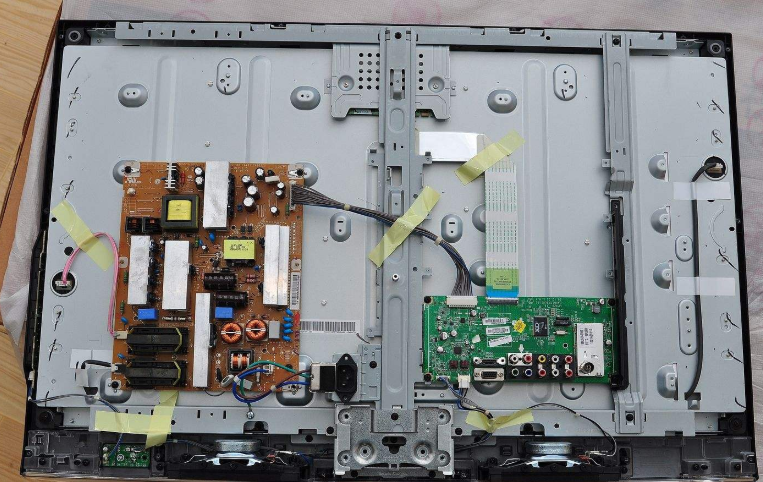

一、电视电源板介绍

顾名思义，电源板是以电源处理为主的机板，电源处理的方式根据后续电路需求而多样化，比如：输入输出类型：直流、交流、高压、低压、单路、脉冲、多路、高频、低频，变换类型：恒压、恒流、线性、非线性、升压、降压、可控，电路方式：电子器件型开关电源、线圈耦合型变压器。

二、电视电源板维修方法

（一）待机电路

1、无正5伏电压输出：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

2、正5伏电压在3伏左右波动：空载试机，正5伏电压仍较低，这说明故障在待机电源部分。检测输出电压电路中的稳压二极管DB4（6.8伏）和DB5 （20伏），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20伏）、DB10（33伏）、DB8（10伏）易损坏，其故障现象多表现为正5伏电压在正4伏左右波动。

3、正5伏输出电压只有正4伏：空载试机，正5伏电压仍较低，这说明故障在待机电源部分。直观检查发现正5伏滤波电容CB7、CB8已鼓包，换新后故障排除。

（二）开、待机控制电路

正5伏电压正常，但无正12伏和正24伏电压输出：测正5伏待机电压正常，用导线将正5伏电压接到开、待机控制端，测电容C5两端电压只有正300V，这说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电端14脚电压为0伏（正常值是正正19伏），该电压由变压器T2的④-⑤绕组产生。检查该供电电路，发现三极管Q11击穿，电阻R7开路。更换损坏元件后试机，就可以解决了。

三、电视电源板坏了的症状判断方法

1.电视电源板坏了的症状最为明显的就是电视机开启电源却指示灯不亮。

2.或者是电视机开机不了，但是指示灯却是亮的。

3.电视机开机后，发现背光不亮也有可能是电视电源板坏了。

4.ON端有3.6V无24V说明电源板是坏了，至于主板还要另议。

5.把电源板取下来单独强行开机，如果强行开机有24.12电压输出则电源板是好的，没有输出则可以判断为电视电源板坏了。

6.最后如果无法判断电视机故障的原因还是找专业人员检测吧，电源板坏了烧保险很常见。

在每个家庭生活中最主要的就是要注意电器造成的人身安全，无论是什么家电，如果使用不正确，都会出现故障的，小编觉得有些简单的故障我们可以自己维修，但是如果确实不懂的话就要请专业的师傅上门维修了，是不能随意修理的。不知道上面的电视电源板维修方法小编有没有讲很清楚，大家有没有学会，如果有不好的希望大家能够多提提意见。
