电风扇更换电机，如何接线？如何判断线圈好坏？一股脑儿讲明白

夏天离不开电扇。

1. 这台台扇我已经把它拆开了，因为它的电机可能出现故障了，电机一共是四根线，黑线、红线、白线和蓝线。这是四线电机的接线图，黑线是公共端，红线是高位档即快档，白线是中档，蓝线是低档。

2. 先来测一下它们之间的阻值，打到欧姆档。首先是黑线和红线之间，十几兆、二十多兆肯定不正常；然后看红线和白线之间，十九兆应该是几百欧，也不正常；看白线和蓝线之间，也是十几兆，也不正常，说明这个电机已经烧坏了。

3. 我把电机拆开了，发现里面有断丝的，多处都有断丝，这个电机报废了，不能修了，只能换一个新电机。这是一台新的电机，这是它的接线图，也是四根线。看下它接线图，和之前画的接线图一样。黑线是公共端，红线是高档，白线是中档，蓝线是低档。这是它的启动电容，一点五欧姆。

4. 现在用万用表的欧姆档测一下它们之间的电阻。首先是黑线与红线之间，零点七八二千欧即七百八十二欧；红线与白线之间，一百八十八点六欧即一百八十八欧；白线与蓝线之间，九十五点三欧。

5. 下来测一下黑线与蓝线之间的电阻，黑线和蓝线，一点零六五千欧即一点零六五，那么 R 黑、蓝等于一零六五欧，R 黑、红加上 R 红白加上 R 白、蓝等于七百八十二加上一百八十八再加上九十五点三，加一下等于一千零六十五点三，就等于它们相等的，也就是它们之间的电阻加起来正好是黑蓝之间的电阻。

6. 现在找一下副绕组，这是启动电容，把这两根线戳破，然后找一下副绕组，戳破后和黑线相连，测一下黑线，说明它和黑线是通的，也就是电容的这一端和黑线是通的。另一根线和蓝线之间是 549 即 550 欧，也就是说副绕轴是 550 欧。

7. 测一下电容两端的电阻，电容两端的电阻也就是 1065 加上 550 欧，是 1615 欧。

8. 测一下电容两端是不是这个值，在这两根线戳破的地方测，可以看到是 1.618k，1.618 和 1.615 几乎接近。

9. 从刚才测量的数据来看，找出了它的副绕组是 550 欧，然后主绕组加上中间绕组是 1065 欧，说明里面的线圈是好的。

10. 现在就可以把电机给更换上，线接好了，这个黑线就是公共端接 220 伏零线，然后火线通过定时开关接到这个空档是 L，然后蓝线是接的 1 档，然后这个白线接的是 2 档，红线接的 3 档，也是高档中档和低档。

11. 下面通电试一下，插上电源，L e 档，可以摇头。

今天的视频就分享到这里，谢谢大家。

#记录我的2023#前些天，家里的电风扇坏了，应该是轴承的问题，插上电也转动不起来。把罩子拆掉，手动启动。又糊弄了好几天。电机终于烧了。

虽然是八月底了，但是秋老虎还是比较厉害。缺了电风扇还是不行。没有办法，去家电卖场转了一圈，准备买一个新的。一看价格，都是八九十一百多。真是不舍得买。关键原因还是穷啊[打call]

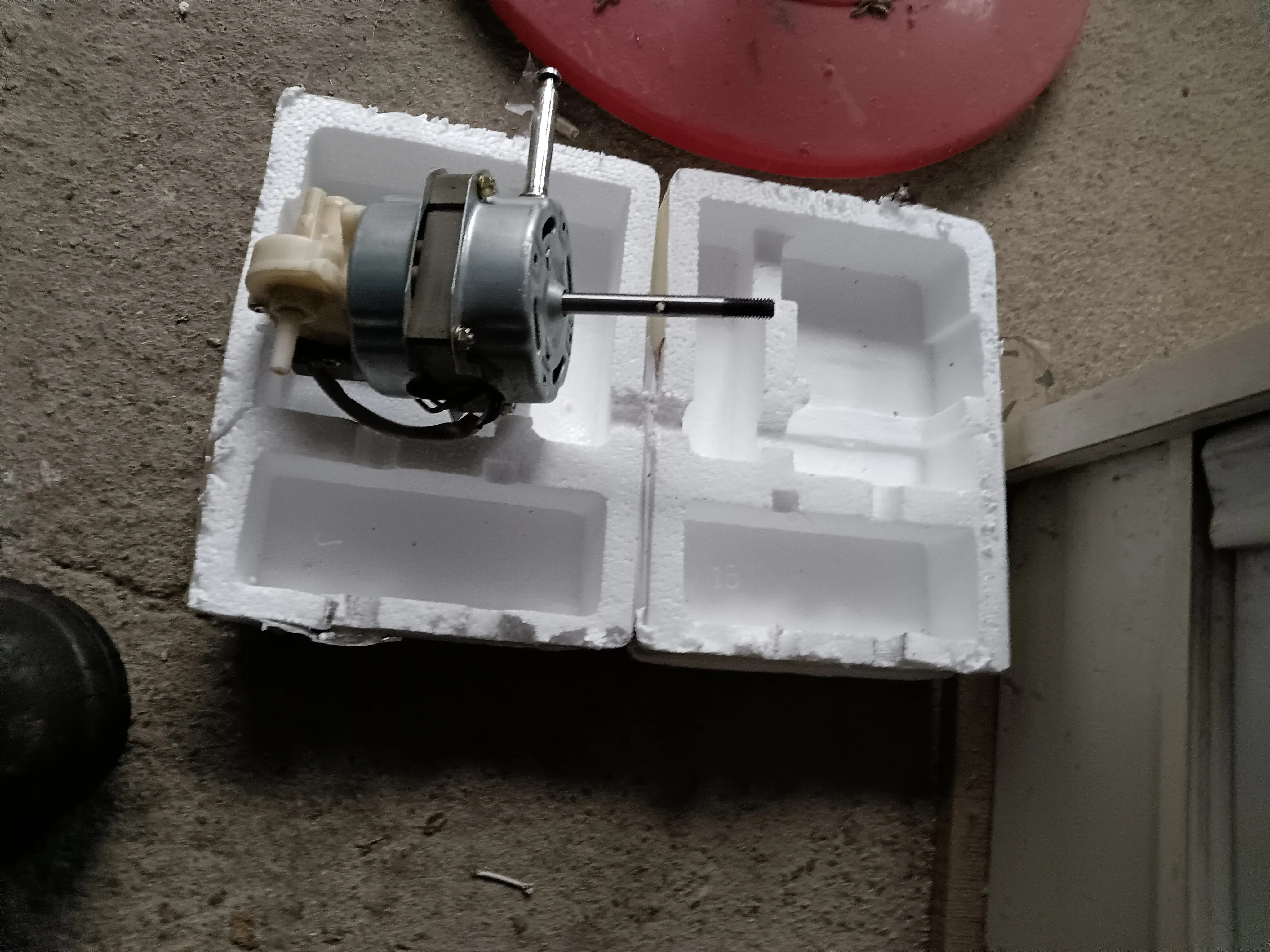

回来在刷视频的时候，刷到一个更换风扇电机的视频，看着也不是很难嘛。果断在网上下单买了一个风扇电机。

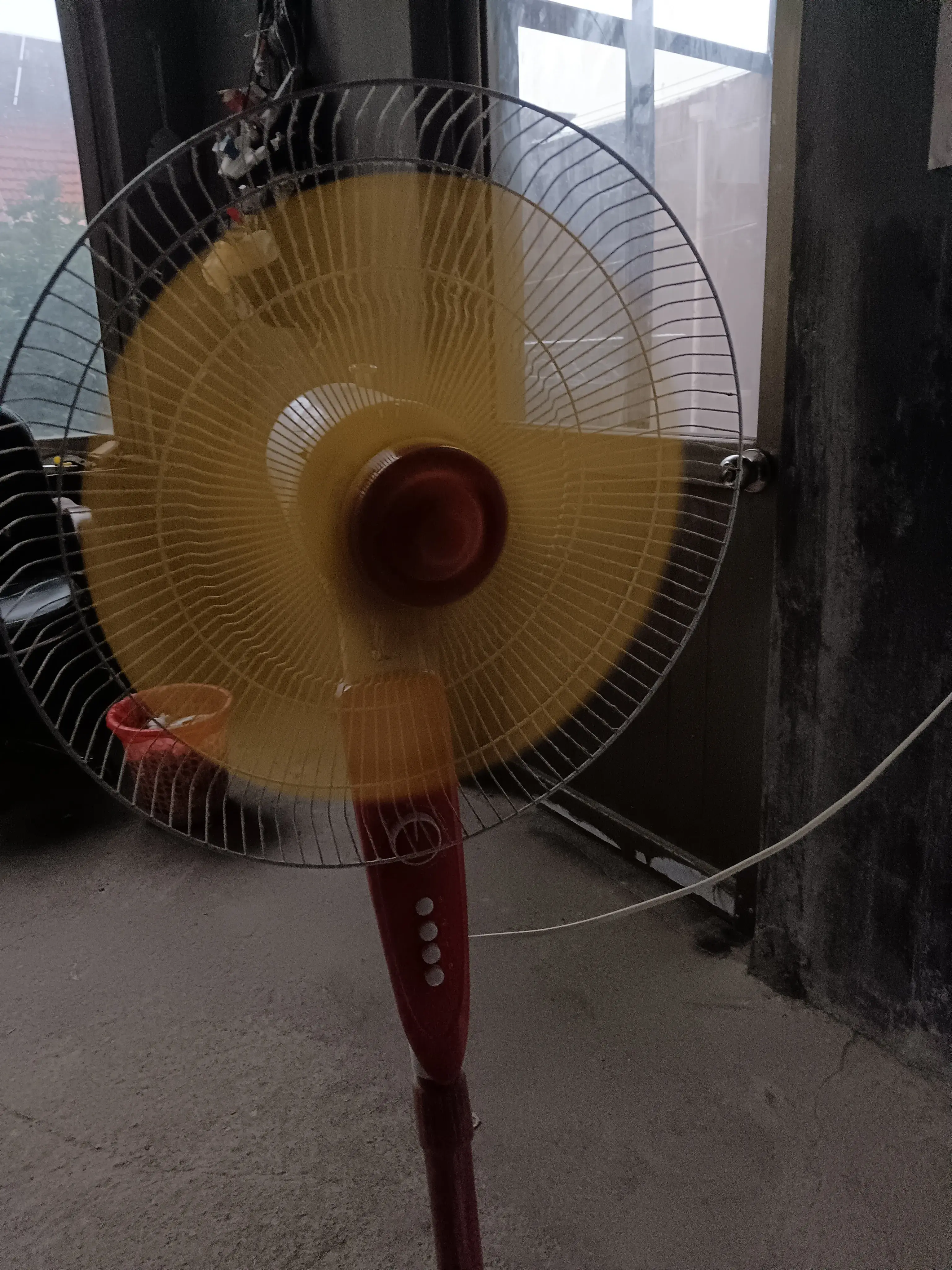

今天电机到货了，下班回来正好捎回来，开始拆装。用时一个半。没办法，咱不是专业的[微笑]。安装完毕，通电试用，完美。终于不用买新的了，如果能用住，以后电风扇坏了就这么办。自己动手丰衣足食。

挺好，一个新的一百左右，买个配件十几二十多。自己都；动手，又省了好几十块。心里美滋滋。
