常见电气故障及排除故障方法，一文完全掌握

维修电工通过全面检测电力系统，凭借自身的技能以及以往的工作经验在最短的时间内将故障排除，保证居民生产及用电的正常需求。如今我国电力使用广泛，电力设备较为多样化和复杂化，因此电工必须不断强化经验技能，充实自身专业知识。

一、常见电气故障

任何一个企事业单位中，电工都是不可或缺的，电工能够准确、及时的判断出电力系统发生的故障，这就要求电工一定要非常熟悉电路维修知识，并且能够依照具体状况对问题进行灵活的处理。

实际上，电气系统发生的故障 主要有平时的养护与维修、线路的调试正常与否以及安装的设备与电线的合理与否等。

电工能够通过对照明灯零度稳定正常与否的观察来判断电力系统是不是健康正常的工作。

通常状况下，不合理的调试与安装都可能造成照明灯出现异常，常见的有短路、断路，严重的话甚至有发生漏电状况的可能，因此，电工要做到可以准确分析发生电力系统故障的根本原因原因，然后采取有效措施加以解决。另外，变压器故障 也是非常常见的，如果长时间的使用变压器会出现绝缘、过热等现象，因此，电工在平时的时候应做到注意观察，经常检测变电器，安装绝缘陶瓷管和油保护这两种方法都能够有效的避免故障的发生。

还有一种就是电动机故障 ，它主要包含轴裂纹、轴铁芯磨损、转子弯曲等，在轴纹磨损较为严重的地方应当及时进行更换；一旦发现轴铁芯出现磨损，应当准确焊接，如果磨损的太严重的话可以用机床来加工；如果转子发生了弯曲应当把转子取出来，然后依据电力系统的不同对结构进行不同的维修，保证电动机能够正常运行。

二、排除电气故障的具体方法

电工必须有专业知识以及充足的理论原理作为基础，做到发生故障能够立即准确的进行判断与分析，下面有几种常用的排除电力系统故障的方法介绍给大家。

1、电阻测试法

电阻测试法是一种常用的测量方法。通常是指利用万用表的电阻档，测量电机、线路、触头等是否符合使用标称值以及是否通断的一种方法，或用兆欧表测量相与相、相与地之间的绝缘电阻等。测量时，注意选择所使用的量程与校对表的准确性，一般使用电阻法测量时通用做法是先选用低档，同时要注意被测线路是否有回路，并严禁带电测量。

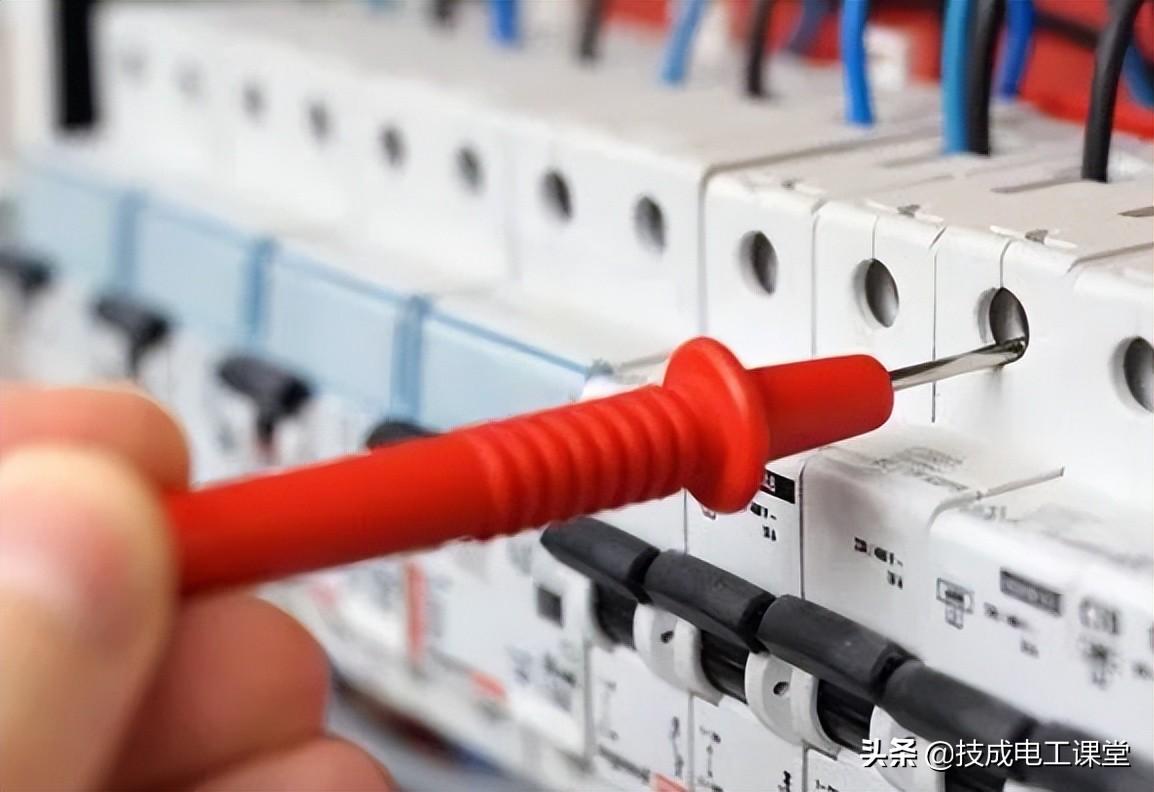

2、电压测试法

电压测试法是指利用万用表相应的电压档，测量电路中电压值的一种方法。通常测量时，有时测量电源、负载的电压，有时也测量开路电压，以判断线路是否正常。测量时应注意表的档位，选择合适的量程，一般测量未知交流或开路电压时通常选用电压的最高档，以确保不至于在高电压低量程下进行操作，以免把表损坏;同时测量直流时，要注意正负极性。

3、电流测试法

电流测试法是通常测量线路中的电流是否符合正常值，以判断故障原因的一种方法。对弱电回路，常采用将电流表或万用表电流档串接在电路中进行测量;对强电回路，常采用钳形电流表检测。

4、仪器测试法

借助各种仪器仪表测量各种参数，如用示波器观察波形及参数的变化，以便分析故障的原因，多用于弱电线路中。

5、常规检查法

依靠人的感觉器官(如：有的电气设备在使用中有烧焦的糊味，打火、放电的现象等)并借助于一些简单的仪器(如：万用表)来寻找故障原因。这种方法在维修中最常用，也是首先采用的。

6、更换原配件法

即在怀疑某个器件或电路板有故障，但不能确定，且有代用件时，可替换试验，看故障是否消失，恢复正常。

7、直接检查法

对在了解故障原因或根据经验，判断出现故障的位置，可以直接检查所怀疑的故障点。

8、逐步排除法

如有短路故障出现时，可逐步切除部分线路以确定故障范围和故障点。

9、调整参数法

有些情况，出现故障时，线路中元器件不一定坏，线路接触也良好，只是由于某些物理量调整得不合适或运行时间长了，有可能因外界因素致使系统参数发生改变或不能自动修正系统值，从而造成系统不能正常工作，这时应根据设备的具体情况进行调整。

10、原理分析法

根据控制系统的组成原理图，通过追踪与故障相关联的信号，进行分析判断，找出故障点，并查出故障原因。使用本方法要求维修人员对整个系统和单元电路的工作原理有清楚的理解。

11、比较、分析、判断法

它是根据系统的工作原理，控制环节的动作程序以及它们之间的逻辑关系，结合故障现象，进行比较、分析和判断，减少测量与检查环节，并迅速判断故障范围。

以上几种常用的方法，可以单独使用，也可以混合使用，碰到实际的电气故障应结合具体情况灵活应用。

三、强化维修电工排除故障技能

一个企业要想形成自身的生产能力最重要的物质基础就是设备，应当让设备在生活与生产的过程中能够最大程度地将自身的作用发挥出来，在实际的运行过程当中，应当遵守预防为主，计划检修、维护以及使用相结合。

设备故障的种类非常多，专业性比较强，问题也特别复杂，不论是单位还是个人都应当不断的强化提高自身排除故障的技能，把损失降到最低。

提升技工能力主要应当从下面两个方面着手：首先是专业知识扎实。信息是在不断变化的，知识也一直在更新，维修电工不能止步不前，平时应多学习、多交流、参加专业的讲座、了解先进科技并提高自身的理论知识，在实践当中通过排除故障提高能力。

另外要有良好的职业道德素养。在设备发生问题时，不盲目判断，要善于及时沟通。对于存在问题的设备应当及时进行维修的报告，做好记录。

转发是最大的鼓励！谢谢您的支持！

小贴士

电工专属资料： 含有从入门到高级的电工学习资料 ，167本电工电子书，经典电气PPT，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！

格力晶弘新型冰箱培训课件

冰箱从原来的单温到双温，到现在的三温、多温。并且采用电脑控制，可以自如的进行每一个温区的独立控制。

由于大多数维修人员对老型号的冰箱维修不成问题，但是对于多温区、可独立控制的冰箱了解的都很少。加上由于管路比以前的复杂了很多，并且内部的管路接头增多，内漏的几率也是上升很多。大家对管路走向不熟悉，就很难判断出准确的故障点。现以格力晶弘冰箱 为例，将管路部分进行了一次全面的解剖，希望对大家的维修起到一定的帮助。

一、双温单控冰箱控制原理：

在冷藏室或冷冻室，放一感温探头来感受冷藏室或冷冻室的温度，并采用一根毛细管同时控制冷藏室和冷冻室，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机的开停来控制冷藏室、冷冻室的温度。

二、三温双控冰箱控制原理：

在冷藏室和软冷冻室，各放一感温探头来感受冷藏室或软冷冻室的温度，控制电磁阀进行切换，选择二根毛细管其中一根，分别控制冷藏室和软冷冻室，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机的开停来控制冷藏室、软冷冻室的温度。不管哪一路工作，都对冷冻室进行制冷。

三、三温三控冰箱控制原理：

在冷藏室、软冷冻室、冷冻室，各放一感温探头来检测冷藏室、软冷冻室、冷冻室的温度，送到CPU检测，CPU根据设定的温度和感温头检测到的温度对比后，控制电磁阀进行切换，选择三根毛细管其中一根，分别控制冷藏室、软冷冻室、冷冻室。冷藏室、软冷冻室不管哪一路工作，都对冷冻室进行制冷，冷冻室也可以单独制冷。

四、各部件介绍

1、主控板：

控制板主要由硬件和软件组成。

硬件部分包括电源、驱动电路、AD采样电路、通信电路等组成。

软件是依据需要控制的功能部分转换成程序存储在单片机中，单片机依据用户的设定功能调用相应的逻辑控制规则来控制冰箱，以满足用户的需求。控制上有相应的硬件接口针座和电器件连接。

2、显示板

控制板主要由硬件和软件组成。

硬件部分包括电源、驱动电路、LED屏（或LCD屏）、蜂鸣器、通信电路等组成。

软件是依据需要控制的功能部分转换成程序存储在显示板的单片机中，显示板的单片机将用户的设定功能发送给控制板，由控制板依据发送的要求来驱动相应的电器件。同时显示板驱动LED屏（或LCD屏）及蜂鸣器，并且将用户设定的功能予以记忆，掉电后可以调用上次的设定功能

3、电路图

4、玻璃面板门体感应触摸控制解说图

5、压机接线

五、格力晶弘电控冰箱故障信息代码及维修程序

1、BCD-209EG/212/222ETG电控冰箱维修方法

1）、根据故障代码，查找原因。

2）、维修程序进入

按住“童锁”键不放，再按“冷藏”键超过5秒，进入维修测试程序，按“冷藏”键选择参数设定项目，按“冷冻”键改变运行状态的设定，内容如下表所示：

2、BCD-205EG/EC/215EG/EC电控冰箱维修方法

1）、根据故障代码，查找原因。

2）、维修程序进入

按“速冻假日”键，可按照下表自上而下（可循环）选择参数定项目，同时设定参数值显示并立即生效（不闪烁）；按“冷藏”‘冷冻”键可改变运行状态的设定，内容如下表所示：

3、BCD-215ETG/ETC电控冰箱维修方法

1）、根据故障代码，查找原因。

2）、维修程序进入

六、晶弘冰箱化霜规则

1、冷藏室蒸发器化霜

冷藏室累计制冷达到6小时后，判断冷藏蒸发器传感器温度，若此时冷藏蒸发器传感器温度小于4℃，同时冷藏室达到停机点，冷藏停止制冷进入自然化霜；或冷藏室连续制冷达到2小时且冷藏蒸发器传感器温度小于4℃，冷藏亦停止制冷进入自然化霜；直到冷藏蒸发器传感器温度≥8℃或持续化霜时间达到60分钟，退出化霜并返回正常状态，同时冷藏室累计制冷时间清零。

2、变温室化霜规则

1）设定温度档位≥0℃

当变温室累计制冷时间达到6小时以上，变温室达到停机点，变温室停止制冷进入自然化霜状态；或变温室累计时间超过7小时，变温室仍未达到停机点，则强制停止制冷进入自然化霜。自然化霜状态下，变温补偿加热器不工作，时间最长为30分钟；30分钟以内，变温室蒸发器传感器温度≥10℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零；30分钟后，若变温室蒸发器传感器温度＜10℃，变温补偿加热器以15分钟开，15分钟关为周期交替工作，直到变温室蒸发器传感器温度≥10℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零。若变温室蒸发器传感器故障，则化霜持续30分钟后退出自然化霜；

当变温室累计制冷时间达到40小时以上，变温室达到停机点时，停止制冷进入化霜状态；接通变温补偿加热器，变温补偿加热器以15分钟开，5分钟关为周期交替工作；若变温室蒸发器传感器温度≥4℃，则退出化霜，返回正常状态，同时变温室累计制冷时间清零。若变温室蒸发器传感器故障，变温补偿加热器以15分钟开，5分钟关为周期交替工作运行3个周期后直接退出化霜；

3）变温室温度设定档位从0℃以下调整到≥0℃

变温室停止制冷，变温补偿加热器以15分钟开，5分钟关为周期交替工作，直到变温室传感器温度达到停机点或以上，且变温室蒸发器传感器温度≥10℃，则停止加热；

若变温室温度传感器故障，变温补偿加热器以15分钟开，5分钟关为周期交替工作，直到变温室蒸发器传感器温度≥10℃则直接退出化霜；
