电子电路DIY工具：电烙铁保养篇

保养篇

关于烙铁的保养，其实就是对两个主要部件烙铁芯和烙铁头的保养。烙铁芯就是一个将电能转化为热能的发热器件，就像电热丝一样，它的保养我们做到一点就好了：不要长时间通电加热空烧，不用的时候就及时断电。这样就可以延长烙铁芯的使用寿命。

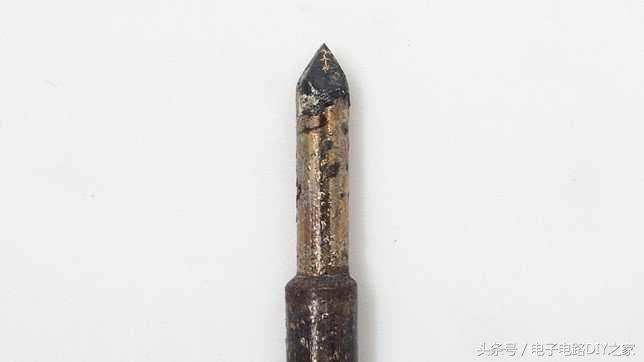

烙铁头是承载着将烙铁芯的热量释放出来的一个介质，它一边传导热量，一边与空气接触，所以极易氧化。我们对烙铁头的保养就是做到防氧化。放置太久的电烙铁的烙铁头氧化后，体现为热不起来，发黑很难上锡，如下图所示。

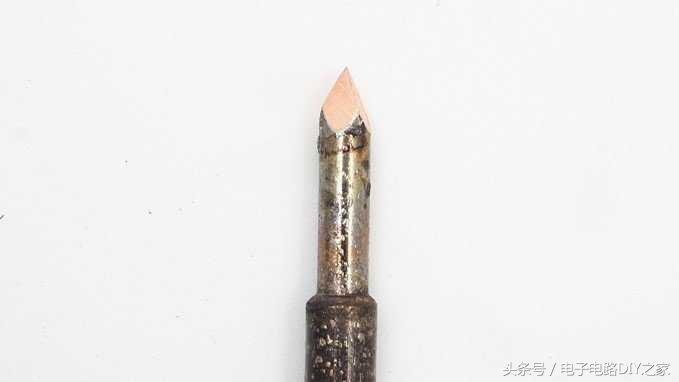

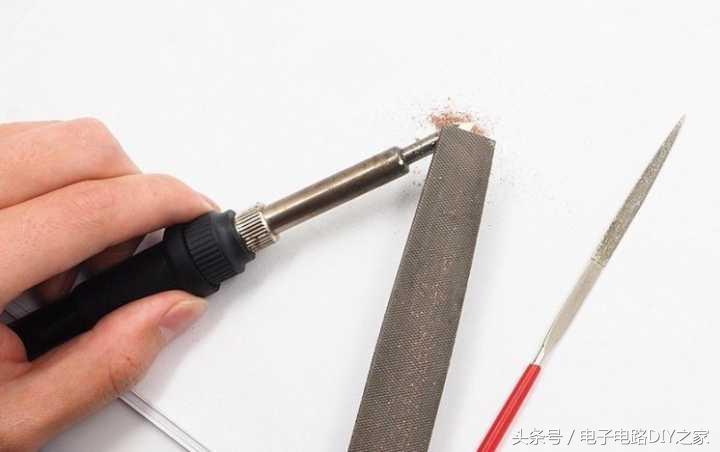

那么怎么处理氧化的烙铁头呢？前面我们也简单讲过新烙铁第一次上锡，其实操作差不多的。为了保护烙铁，我们最好使用一把废旧的烙铁手柄或用夹具固定烙铁头，用锉刀或砂纸仔细打磨一下烙铁头，磨去氧化层，磨出一定的可上锡的面。对于氧化比较严重的烙铁头，先用锉刀磨出合适的形状出来（此时就能自己磨出一些好用的形状啦），最后阶段再用砂纸或小锉刀打磨光滑。

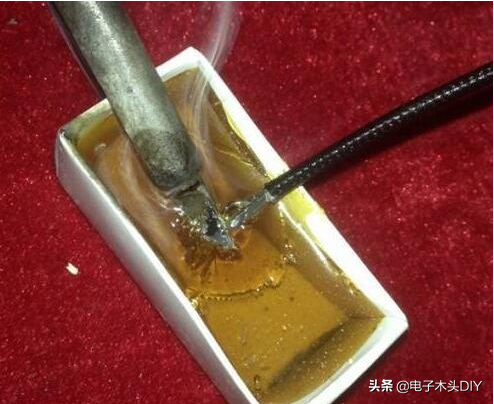

然后就可以通电重新上锡了。刚磨过的电烙铁通电，加热时的温度不足以热到融锡，可是却容易氧化。这时候可以把烙铁头放入焊膏里里，能有效防止氧化。等到烙铁头足够的热了，就可以先沾一些松香。

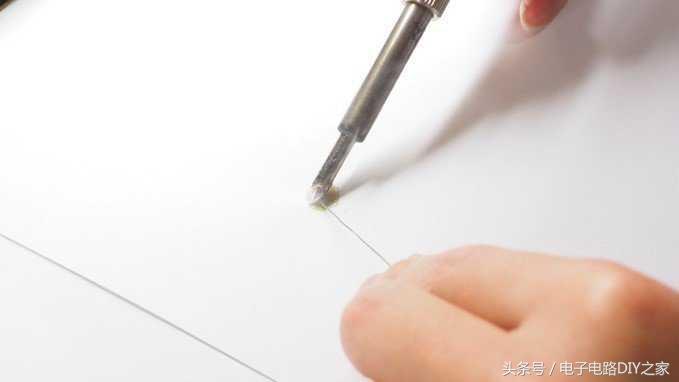

然后仔细地把烙铁头均匀地涂上一层锡。当看到烙铁头被融化的锡完全包裹，此时你转动电烙铁，还可以看到锡液在流动，这就对了。

然后就把烙铁断电，等烙铁凉了，重新通电，再上一层锡，这样重复两三次，这个烙铁头会得到更好的保护。至此，一个氧化的烙铁头完美复活。还有一点也是要注意的，在使用电烙铁的过程中，包括每次焊接完成，要断电之前，烙铁头上都要始终包裹一层锡，总之就是时刻让它有一层锡保护着，避免烙铁头直接与空气接触，这就是避免烙铁头氧化的根本。

电烙铁的使用与保养小知识—电子爱好者

对于每一个电子爱好者都会用到电烙铁，因为我们在焊接元件的时候必须得用到，特别是进行PCB板焊接的时候，电烙铁是我们的必备工具，下面小编为大家介绍电烙铁怎么使用？电烙铁不沾锡怎么办如何处理？一起来了解下吧！

电烙铁怎么使用

一、准备工作

1.新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：

电烙铁插头最好使用三极插头。要使外壳妥善接地。

使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。

电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。

焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。

2、焊锡和助焊剂

焊接时，还需要焊锡和助焊剂。

（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。

（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。

3、辅助工具

为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。应学会正确使用这些工具。

尖嘴钳 偏口钳 镊子 小刀

二、焊前处理

焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。

1、清除焊接部位的氧化层

可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

2、元件镀锡

在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。刮去氧化层 均匀镀上一层锡

三、焊接技术

做好焊前处理之后，就可正式进行焊接。

1、焊接方法。

焊接 检查 剪短（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。

（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。

（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。

（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。

2、焊接质量

焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。

良好的焊点应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。

虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。

焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。

焊接时候助焊剂（松香和焊油）是关键，新鲜的松香和无腐蚀性的焊油可以帮助你很好的完成焊接，而且可以让表面光洁漂亮，使用的时候可以多用点助焊剂

电烙铁不沾锡处理方法

电烙铁主要用途是焊接元件及导线，因机械结构、功能、用途也有不同的分类。电烙铁是电子制作和电器维修的必备工具，在手机维修更换电路板上的元件时，会产生电烙铁不沾锡的情况，那么这时候该怎么处理呢？

1、烙铁头不沾锡的情况有可能是因为使用的时间过长，导致了电烙铁铜头表面的氧化，使得表面生成一层氧化铜，妨碍沾锡。处理办法：一般惯用的处理方法是用小刀刮去氧化铜的薄膜，透出里面没有被空气氧化的铜。然后放入松香盒里蘸一下，再沾上锡，就可以正常使用了。

但这种处理方法清除得慢而且不彻底。弊端是，长期刮下去，铜头会变细而影响传热，导致温度下降，甚至损坏铜头。

2、电烙铁通电，手握把柄，把烙铁头放进酒精中，2分钟后取出，氧化物就彻底的清除了，铜头焕然一新。使用时间长了，电烙铁头常常不粘锡。这是由于电烙铁长时间使用生成氧化铜，妨碍粘上焊锡。一般的处理方式就是用小刀刮去表面的氧化铜，露出里面没有被氧化的铜。然后放进松香里面蘸一下，再粘上焊锡。但是这样烙铁头会越来越细，而且清除的不彻底，影响使用。

3、烙铁头大多是铜做的，铜在高温下会和空气中的氧气反应生成黑色的氧化铜（CuO），而氧化铜是不沾锡的。处理烙铁头“烧死”的方法：将烙铁通电加热至正常温度，然后用锉刀或者砂纸将烙铁头表面的黑色氧化铜磨掉，之后立即蘸上松香，随后就可以挂上锡

电烙铁头在无铅焊接过程中，有时会出现电烙铁头不沾锡的现象。此类情况除去电烙铁头自身的质量问题外，我们还可以从其它九个方面来找原因：

电铬铁头不粘锡的九大原因：

1、选择温度过高，容易使电烙铁头沾锡面发生剧烈氧化。

2、使用前未将沾锡面吃锡。

3、使用不正确或是有缺陷的清理方法。

4、使用不纯的焊锡或焊丝中助焊剂中断。

5、当工作温度超过350℃，而且停止焊接超过1小时，无铅烙铁头上锡量过少。

6、“干烧”电烙铁头，如：焊台开着不使用，而电烙铁头表面无上锡，会引起电烙铁头快速氧化。

7、使用的助焊剂是高腐蚀性的，从而引起电烙铁头快速氧化。

8、使用中性活性的助焊剂，没有常常清理烙铁头上的氧化物。

9、接触到有机物如塑料、润滑油或其它化合物。惯用的处理办法。

惯用的处理办法：

是用小刀刮去电烙铁头氧化层，露出没有被空气氧化的铜。然后，放进松香盒里蘸一下，再沾上锡，就可以正常使用了。但用这种方法清除的不彻底，同时，长期刮下去，烙铁咀会变细而影响传热，导致温度下降，甚至损坏烙铁咀。

快速高效的处理方法是：

手握电烙铁木柄，把氧化了的烙铁咀浸入盛有酒精的容器中，经1～2分钟取出，氧化物就彻底、干净地除掉了，烙铁咀焕然一新。这是因为氧化铜和酒精加热后，产生了化学反应，又还原了铜，对电烙铁头没有腐蚀作用。

相关问答

1、首先我们将电烙铁,海绵,焊锡,水这些东西准备好,并将桌面整理干净。2、然后用水把海绵弄湿。因为等一下要用它来清理电烙铁上的锡渣。3、给电烙铁通电,...

[最佳回答]切忌不要磨烙铁头,烙铁头一定要上锡,焊大焊点的话烙铁的功率要足够,烙铁头用大点的完全利用焊盘空间,烙铁头的形状就看你用的顺手吧!切忌不要磨烙...

[最佳回答]使用完烙铁后,在烙铁头上加锡会使得烙铁头的寿命更长些..(1)烙铁头每天送电前先去除烙铁头上残留的氧化物,污垢或助焊剂;并将发热体内杂质清出,以防...

烙铁头的保养方法如下:每次使用完电烙铁后,应该及时清理烙铁头,并且使用防氧化功能的润滑油擦拭烙铁头。烙铁头使用过程中,不能在氧化发黑后继续使用,因为...

[回答]焊锡机通常,锡线应放置在干燥,凉爽的地方,以避免潮湿或高温。湿润时,当焊料接触到烙铁头时,会出现小的炸锡现象。焊锡机在启动前必须进行检查,首先...

[回答]自动焊锡机在焊接时,不可将烙铁头用力去挑或挤压被焊物体,清洁烙铁头应用原厂/专业厂家生产的清洁海绵,并添加些水,加水后用手挤干,保持海绵还有水...

接失败了...不论什么烙铁头,只要你用过且温度达到了焊锡的熔点,就必须进行保护措施,断电前应用焊锡融化彻底包裹烙铁头的焊接面,这样有助于保护烙铁头不被损...

[回答]自动焊锡机的烙铁头的使用与保养主要注意以下几点:1.选择适当的温度,过高的温度会减弱烙铁头的功能、加其氧化,相对缩短使用寿命。在能够工作的情况...

用不用松香看你烙铁头的有没有镀锌锡的,以前有一种老式的头,只是一根紫铜棒的,那种回来后,先进行一点除锈处理,然后待微热后进松香里,然后等松香在持续的加...

如果发热芯或烙铁头刀咀接触的地方氧化,就会使传热效能减低。所以必须注意烙铁头刀咀的保养。此外,每次购买的发热芯所提供的热量都会有轻微偏差,所以当更换发...
