华凌空调HB1A 3匹新一级 内外机完整拆机

大家好，我是QSY，今天拆华凌HB1A 3匹新一级空调柜机。其实之前拆过华凌HB1A的外机，当时那台是2021年12月出厂，内机虽然没拆，但也在配置手册上看到了内机配置。

今天拆的这台华凌HB1A是10月下单，2022年8月出厂的，在家里花了几天时间，将内外机做了完整拆机。

外机

华凌N8HB1A外机尺寸：940(890)×673×342mm

左:华凌2匹外机、右:华凌3匹外机

华凌空调目前1.5匹和2匹使用同款外机，3匹外机尺寸明显更大

华凌N8HB1A外机左右两侧

华凌N8HB1A外机参数，2022年8月出厂

华凌N8HB1A，实测外机重42.973kg

华凌N8HB1A外机实际重42.973kg，和标称43kg相符。

拆开华凌N8HB1A外机外机上盖

拆开华凌N8HB1A顶盖，里面依然是熟悉布局，双排铜管冷凝器、倒扣布局电控板等，和以前机型比并没变化。电控板是空调外机的关键部件，控制空调核心的“变频技术”。电控板也是空调外机比较“娇贵”的地方，传统空调电控板都是倒装设计为主，防水、防尘、防虫效果更好。

华凌N8HB1A顶盖有大面积保温海绵，冬天空调制热时，顶盖外部环境温度很低，而压缩机腔内温度高，顶盖如果不做保温处理容易形成冷凝水，滴落到电控板等电器件上可能引起短路。所以空调外机顶盖的保温很重要，电路板上方最好有保温海绵覆盖。

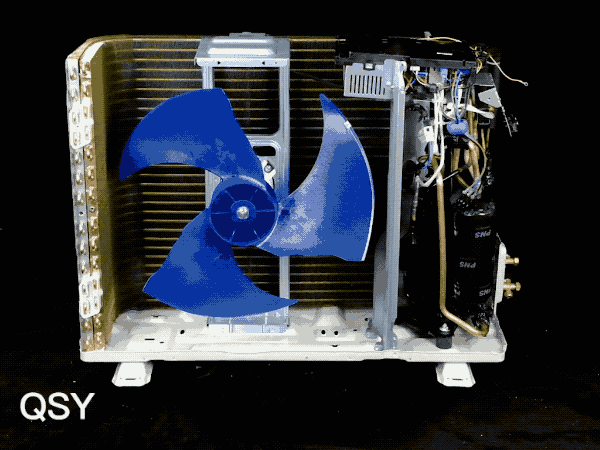

华凌N8HB1A外机正面和背面拆解图

华凌N8HB1A隔音棉重1530g

压缩机是空调外机噪声的源头，现在空调外机在中低频运转都非常安静，隔音棉功不可没。隔音棉的效果与材质、厚度、密度和覆盖面积有关。华凌HB1A使用全新隔音棉，密度大、厚度均匀，材质要好于回收棉，并且使用面积也比较大。

华凌N8HB1A，双排冷凝器，每排14组铜管，共56根

华凌N8HB1A，外排带翅片部分铜管长度约89cm，内排约87cm

计算铜管总长：28根×89cm＋28根×87cm≈49.3米。

华凌N8HB1A，铜管外径7.1mm

考虑测量误差，铜管外径可以看作是7mm。

华凌N8HB1A，风扇直径553mm，搭配80w威灵直流电机

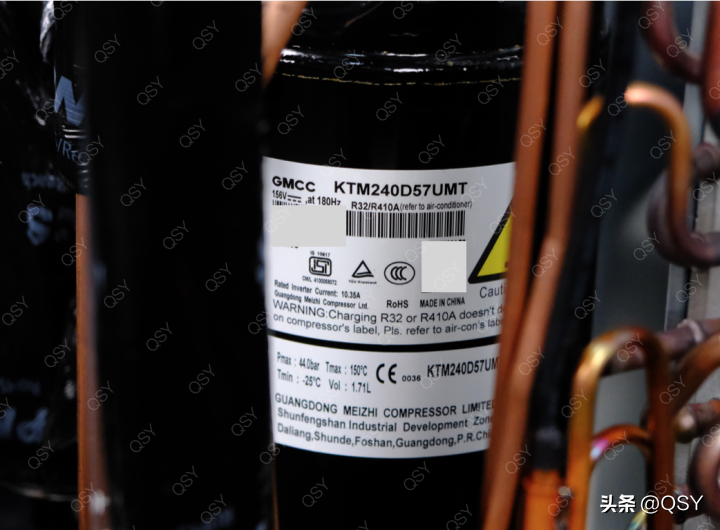

华凌N8HB1A，使用美芝KTM240D57UMT双转子于压缩机，排量24cc

华凌N8HB1A使用美芝24cc双转子压缩机，24cc压缩机排量比较大，在空调需要较高性能时也能从容应对，不需要很高转数就能达到所需能力，这款压缩机性能也比较强，某品牌4匹空调也使用这款压缩机。

华凌N8HB1A冷媒环，支持60℃高温制冷

华凌N8HB1A的电控板没有散热片，而是使用冷媒环散热，拆开电控板后可以发现，冷媒环系统包括U型冷媒环、铝制导热板，在冷媒环和铝板之间还有大量导热硅脂。冷媒环不参与空调系统的热交换，主要就是给变频器上的IPM和各元器件降温。

使用冷媒环技术，能保障空调外机在60℃高温环境下依然能够制冷，并且功率IPM的温度波动小，是各项高温制冷方案中可靠性比较好的。

华凌N8HB1A，使用二代毛细管和三花四通阀

经过拆机确认，华凌N8HB1A，使用美芝24cc压缩机，冷凝器是双排56根铜管总长约49.3米，搭配80w直流电机，带冷媒环支持高温制冷，毛细管节流没电子膨胀阀。

内机

华凌N8HB1A的2匹、3匹柜机，使用同款内机，区别在于外机配置不同。

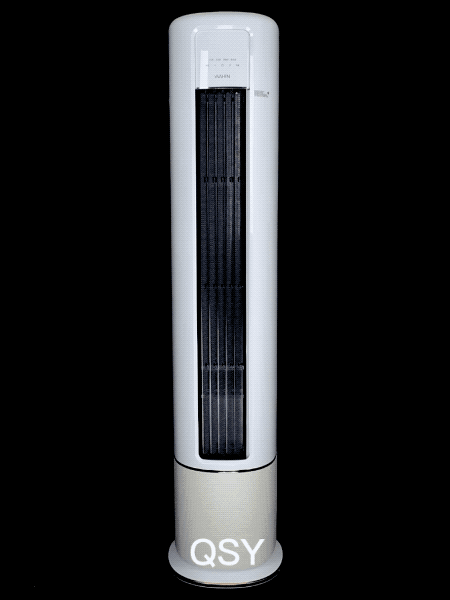

华凌N8HB1A内机

华凌N8HB1A内机参数和能效标识

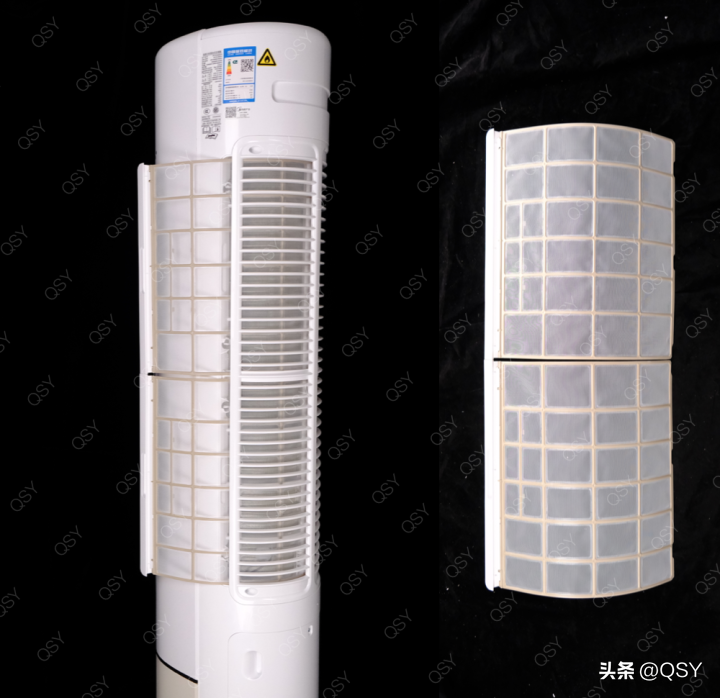

华凌N8HB1A内机背部过滤网

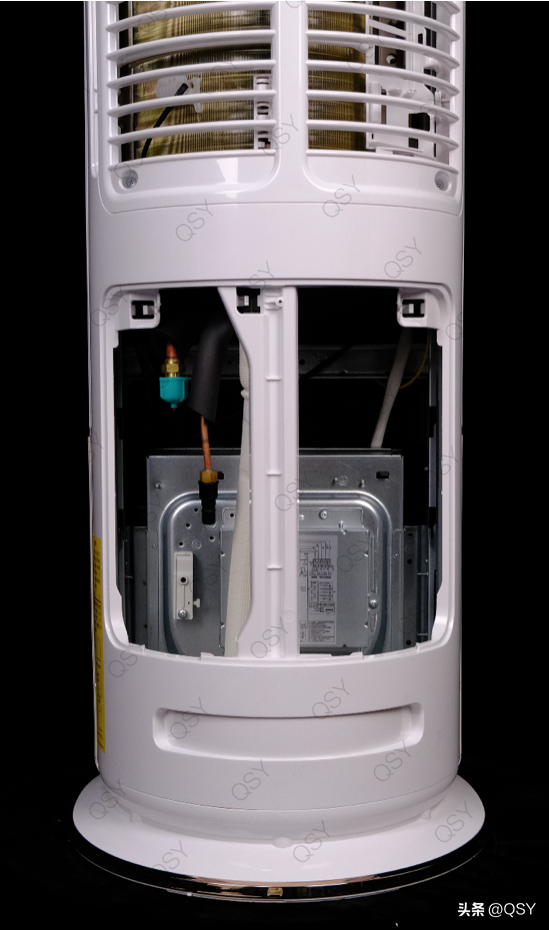

华凌N8HB1A背部下方，是内机控制器和连接管接口

拆开华凌N8HB1A内机前面板

拆开前面板，可以看到电控盒在底端，顶端有一个步进电机，用来控制左右扫风。

华凌N8HB1A机底部

底部还带有一个步进电机，用来控制上下扫风。

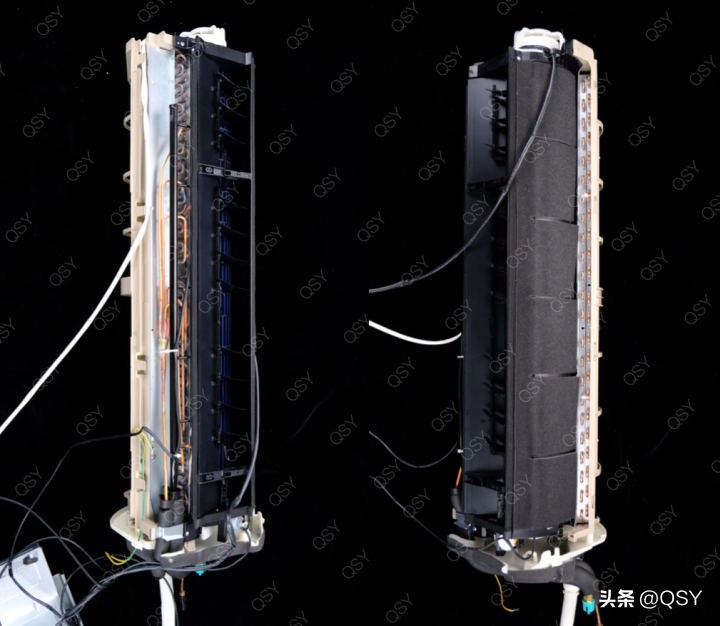

华凌N8HB1A，室内机主体部分

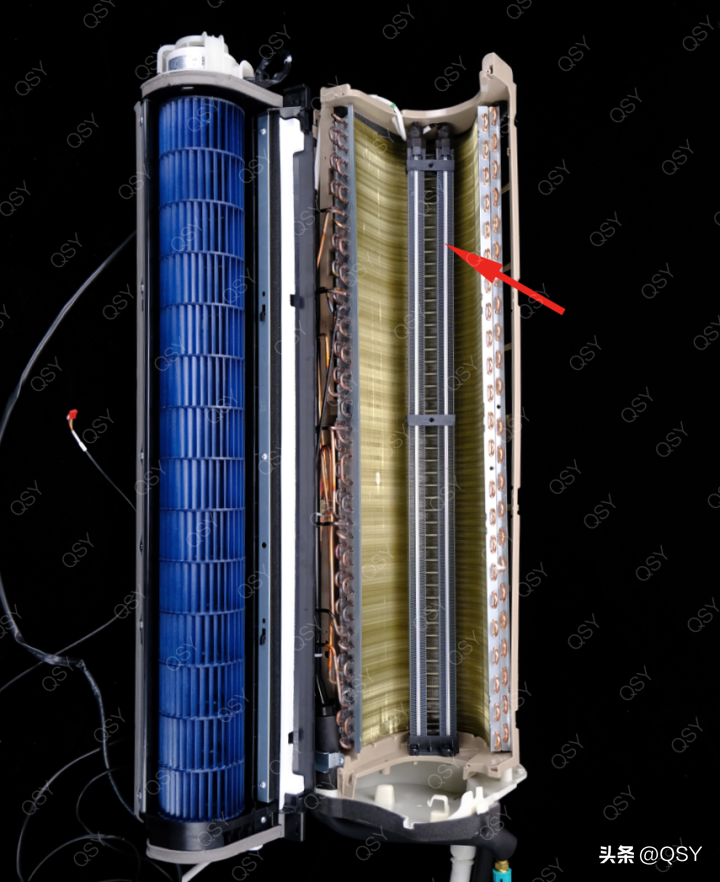

拆下华凌N8HB1A主体部分，箭头所示为电辅热，功率2400w

华凌N8HB1A使用46UD5蒸发器，双排46组，共92根铜管

华凌N8HB1A内机蒸发器，外排带翅片部分铜管长度约38cm，内排约36cm

计算铜管总长：46根×38cm＋46根×36cm≈34米。

华凌N8HB1A内机蒸发器，铜管外径5mm

华凌N8HB1A内机蒸发器，长约91.5cm，厚度约2.4cm，开窗翅片

华凌N8HB1A内机，蒸发器重4.469kg

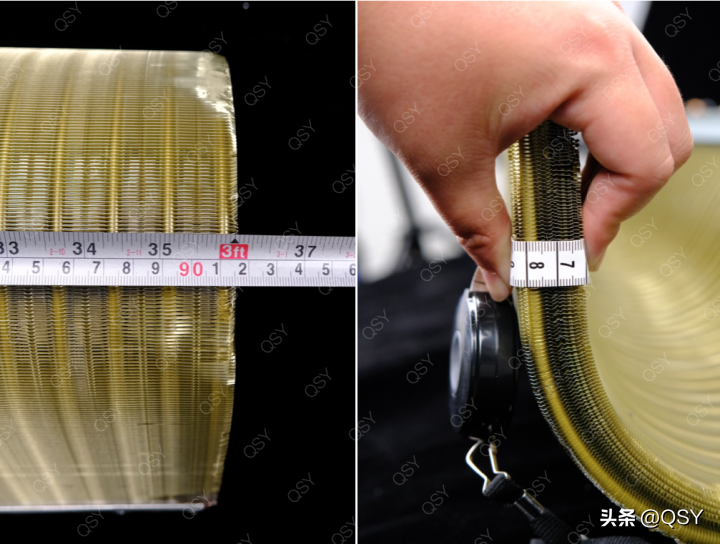

华凌N8HB1A，贯流风扇长度912mm

贯流风扇表面积为φ108×912=3094cm²，一般空调挂机风扇表面积在2000cm²左右，柜机的风扇面积是挂机1.5倍。

华凌N8HB1A，贯流风扇使用的是威灵30w直流电机

华凌N8HB1A内机泡沫结构

华凌N8HB1A自带空气开关

配置总结和个人看法

外机

经过拆机确认，2022年8月出厂这台华凌N8HB1A，外机重43kg，制冷剂充注量为R32/1100g，使用美芝KTM240D57UMT双转子压缩机，冷凝器使用28UD7冷凝器，双排56根总长约49.3米7mm铜管，80w威灵直流电机搭配φ553mm风叶，带冷媒环支持高温制冷，三花四通阀，毛细管节流。

华凌N8HB1A外机

优点：

不足：没有电子膨胀阀

内机

华凌N8HB1A内机

华凌N8HB1A内机做的比较好，使用46UD5蒸发器，双排46组共92根铜管总长约34米，铜管为5mm小管径，小管径能增大制冷压降，提高制冷能效。制冷剂充注量和换热器面积有关，蒸发器改为小管径后，搭配的制冷剂也随之减少到1100g。贯流风扇表面积为φ108×912=3094cm²。

华凌HB1A内机是大出风口设计，循环风量更大，送风更广更远，空调制冷制热更迅速，房间温度更均匀。华凌HB1A还带有一键防直吹模式，自动调节风速和导风角度，避免冷风直吹人导致身体不适，适合体弱敏感人群。

个人看法

如果买3匹空调柜机，在乎性价比，那华凌HB1A是首选机型，这款空调优点很多，使用大排量压缩机、带冷媒环支持高温制冷、反转除尘、内机大出风口等，都是非常实用的设计，缺点就是没电子膨胀阀。

在选择3匹空调时，使用排除法选择机型，去掉贵的品牌，再去掉小品牌，靠谱品牌中配置比较好的，能满足各方面需求的，找来找去，华凌HB1A依然是首选。
