家电维修必备多功能维修电源diy制作

在家电维修中离不开和电打交道，开机检测要接通交流电，便携电器要用直流电，维修中要配备隔离变压器、交流调压器、直流可调电源使用很是不便。能有一个多功能的安全电源是不少维修人员都希望的，这里给大家介绍一款制作多用电源的方案。

在电源制作中不少人发愁的是变压器的绕制，用功放中使用的环形变压器改制就容易多了。选购一个300W的功放环形变压器，初级是220V绕组，次级主绕组最好是双55V，次绕组其它绕组可任选。如主绕组双55V的找不到，应选择低于55V但最接近此电压的变压器。只所以选用环形变压器，就是在原绕组外层再加绕漆包线很方便。增加绕组的方案如图一所示，主绕组为110V（55+55），如不够可加绕到 110V后留一抽头，然后每绕13V留一抽头，共绕9个13V。每伏匝数可通过实验得到，用漆包线在变压器上绕10圈，通电后用数字表测出这10圈的交流电压值，计算出13V应绕的圈数和所用漆包线的大概长度。裁出9段该长度的漆包线分次绕在简易穿梭上绕在变压器外层，每个绕组的头与上个绕组的尾拧在一起刮掉漆皮焊牢。然后再绕一组14V,变压器就改制完成。漆包线线径在0.8左右即可。按照图1接入相应电路就可作成一个多功能维修电源。

1.隔离变压器

当次级绕组全使用时，输入是220V市电，输出也是220V交流电，作隔离变压器用。彩电电源部分是热地，维修时最好使用它以确保安全。示波器外壳接地，测量热底板彩电或开关电源时也要使用隔离变压器，否则会烧断彩电保险或大电跳闸。在带电检修其它家用电器时使用隔离变压器，不小心手碰到220V交流电一端时也确保不会出现触电感觉。

2.110V电源

一些原装进口电器和二手电器（如日本产品）都使用110V电源，此类电器维修时常发愁没法供电，有此变压器可解决此问题。使用次级绕组一半即可，将K3置下，K2降到最低就是隔离后的110V电源。

3.交流调压器

通过转换开关K3和K2可实现每13V一档的交流调压，K3置上时可从13V调到117V，当K3置下时可从110V调到227V。K3选用双向电源开关，K2选用有10档转换的波段开关。用低电压供电对开关电源维修是不少维修人员常用的好方法。这样可避免稳压失控再次烧坏开关管。调压器也是维修交流稳压器不可缺少的模拟波动电源。

4. 功放维修电源

用单绕组产生正负电源并由K5调压，可对功放主板进行脱机检修，正负供电回路中串入100欧姆电阻可有效防止维修中二次烧坏功率管。因功放主放大器静态电流很小，100欧姆电阻对静态影响不大，但不能动态使用。在电路中串入电流表头，有电流检测会提示你正负电流不对称或静态电流过大等故障现象。

5. 直流可调稳压电源

直流稳压电路如图2所示，采用稳压电源工业产品电路。该电路由分离元件组成，元件都是维修中常用元件，容易组装和调试。整个电路由主电源、辅助电源、取样误差放大、调整输出、过载保护几部分组成。采用双电源可实现0V输出。主电源采用四档电压切换可降低调整管管压降的功耗。考虑到电动车维修中要用到36V－42V，所以此电路分四档连续可调输出0－50V。K4选用双5掷波段开关，一是对输入交流电压进行选择，二是对直流输出电压可调范围进行调整。此电路有过流保护功能，当输出线头短接或负载短路时保护电路启控输出为0V，保护发光二极管点亮，按下复位钮可解除保护。如觉得该电路制作太复杂，也可选用由集成电路组成的稳压电源电路，如图3所示。这是手机维修使用的直流电源电路，由LM723构成，也具有短路保护功能。

6 .附加功能

此变压器有多种电压输出，在需要时还可构成其他实用电路，如将隔离后的220V电压经过三倍压整流后可获得1000V以上电压，可作成耐压测试仪。用正负电源和功放IC构成内置音频放大器，驱动小扬声器构成信号寻迹器。加上红外接受头构成遥控器检测仪等。

7.注意事项

因以上功能都是使用一个变压器，接地点不一样，所以不能同时使用于一个电路，用了隔离交流就不能在同一电路中同时再使用直流稳压，双电源也不能于直流稳压同时使用。

在电路完成之后，做一个如图4所示的机箱，配上交直流表头、开关、旋钮、指示灯、输出插座和接线柱即大功告成。为了使用方便和直观，该电源使用了多块不同量程的电压表和电流表，它们分别是：

满程 250V 交流电压表（隔离交流输出电压）

满程 3A 交流电流表（交流负载检测）

满程 50V 直流电压表（直流输出电压）

满程 3A 直流电流表（直流负载检测）

满程 500mA 直流电流表（两块）（功放正负电流检测）

前四块表最好使用精度较高的工业仪表，也可用同一规格的表头改制。后两块作为正负电源电流监视，可用廉价的简易表头改制。

预计售一万元的JVC建伍便携高性能电源BN-RB15，3600W瞬时功率

实现JVC旗下品牌电源的最大输出和最大容量，日本JVC建伍新上市便携式高性能电源型号“BN-RB15”

JVC建伍株式会社2022年11月18日宣布，从12月上旬开始以JVC品牌发售JVC品牌便携式电源系列中实现最大输出、最大容量的高性能型号“BN-RB15”。AC功率最大可达1800瓦(瞬间最大可达3600瓦)，容量为1534瓦时(426,300毫安时)。该公司公告称：“以紧急情况为主，在户外活动或在车中过夜等无法确保电源的情况下，可为冰箱、吹风机、微波炉等需要更高功率的电器产品供电、充电。 ”重量为16公斤，虽然是价格暂未公布，但市场估计价格(含税)在250000日元（人民币：12900.73元 ）左右。

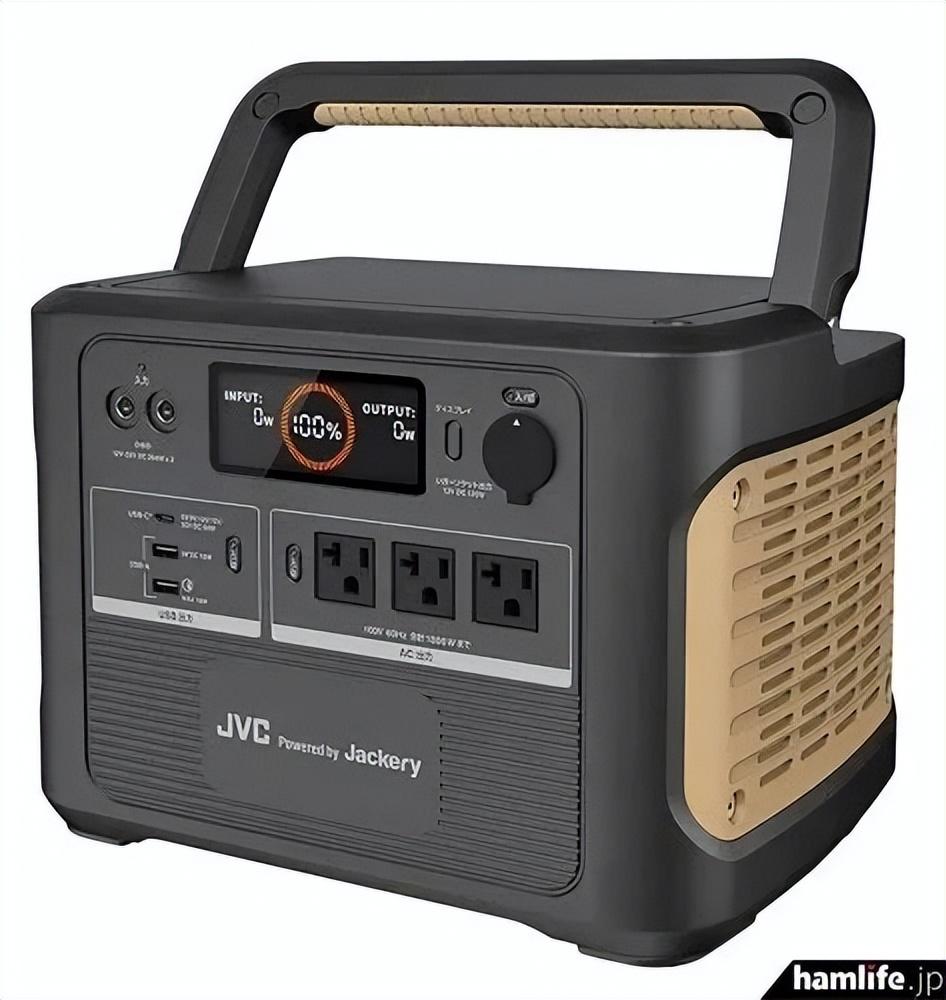

JVC建伍便携式电源“BN-RB15”

本文摘录自JVC kenwood的新闻发布：

JVC品牌的便携式电源系列实现了最大输出、最大容量的高性能机型

便携式电源“BN-RB15”上市

株式会社JVC建伍将从12月上旬开始发售JVC品牌的便携式电源的高性能型号“BN-RB15”。

本机型在本公司生产的便携式电源系列中，可输出1800瓦的最大AC功率(瞬间最大3600瓦)，以及1534wh(426300毫安时)的最大容量。以非常时期为首，在户外活动和在车中过夜等无法确保电源的状况下，可以为冰箱、吹风机、微波炉等需要更高功率的电器提供供电和充电。 另外，本机附赠的附属适配器将作为专用选项“BH-AD15”同时发售。通过将“BH-AD15”和附属适配器同时连接到本机，可以将充电时间从约6.5小时缩短到约3.5小时 。

企划意图

近年来，随着户外休闲活动的人气和防灾意识的提高，便携式电源在远程工作和电力紧张时的电源确保等新用途的扩展，在各种各样的场景中，需要更多的输出，幅度被要求能适应广泛的电器产品的使用。

本公司也将从2019年开始展开便携式电源的市场。以北美为中心在国内也有高销售业绩的Jackery与Inc.共同开发，通过了本公司独自的安全标准的验证，具有很高的可靠性，在日本全国的本公司服务网的售后服务也得到了好评。

此次上市的“BN-RB15”是高性能的新型号，在本公司生产的便携式电源系列中实现了最大容量和最大功率。输出功率为之前的21.8倍 ，AC功率1800W(瞬间最大3,600W)，容量则为之前的21.5倍 ，达到1534Wh (426300mAh)，智能手机和笔记本电脑都可以使用嗯，冰箱、吹风机、微波炉等需要更高功率的电器也可以长时间使用。

另外，为了能够在更短的时间内对主机进行充电，本产品附赠的附属适配器将作为专用选项“BH-AD15”同时发售。在本机配备的2个DC输入端子上，同时连接附属适配器和“BH-AD15”，充电时间从约6.5小时减半到约3.5小时是可能的。

BN-RB15的主要特点：

●实现AC输出1800W和瞬间最大输出3600W，支持主要家用电器的使用

由于配备了高效率的高性能锂离子电池，实现了本公司生产的便携式电源系列的最高输出AC功率1,800W、瞬间最大输出3600 W。也能使用旧型号不能使用的冰箱、吹风机、微波炉等需要更高功率的电器。

●配备1534 Wh (426,300mAh)大容量电池，可长时间使用各种设备

配备大容量1534Wh (426300mAh)的电池。如果是9w的LED灯的话可以使用129小时，给手机充电的话可以充电81次。

●DC输入端子装备2个，充电效率提高

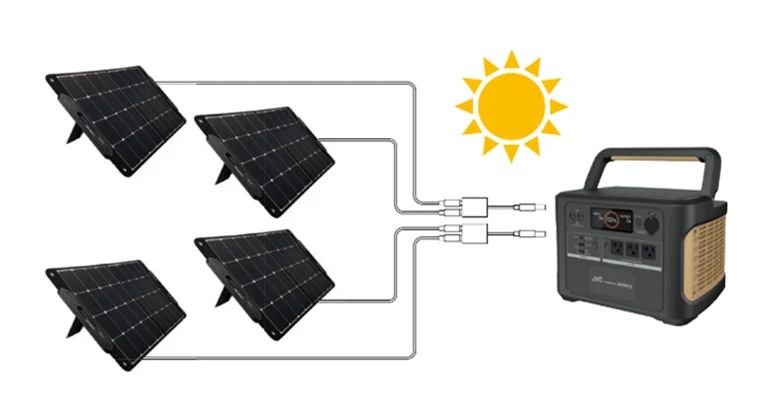

配备2个DC输入端子。使用便携式太阳能板适配器(附带)，最多可同时连接4块太阳能板(另售)并充电。另外，追加专用AC适配器“BH-AD15”(另售、同时发售)可以缩短充电时间。

●实施根据本公司独自的安全标准的验证，售后服务也对应的“JVC Powered by Jackery”模型

配备经过多家专业机构安全性确认的锂离子电池，根据本公司安全标准，通过了各种验证的“JVC Powered by Jackery”模型。另外，本公司的全国服务网也支持修理受理等售后服务。

BN-RB15的其他特点：

在AC100V的基础上，配备USB端子和DC12V点烟器插座端子的3way电源

使用方便的好防滑折叠方向盘

采用沙米色配色，适合户外和非常时期等各种场景的设计

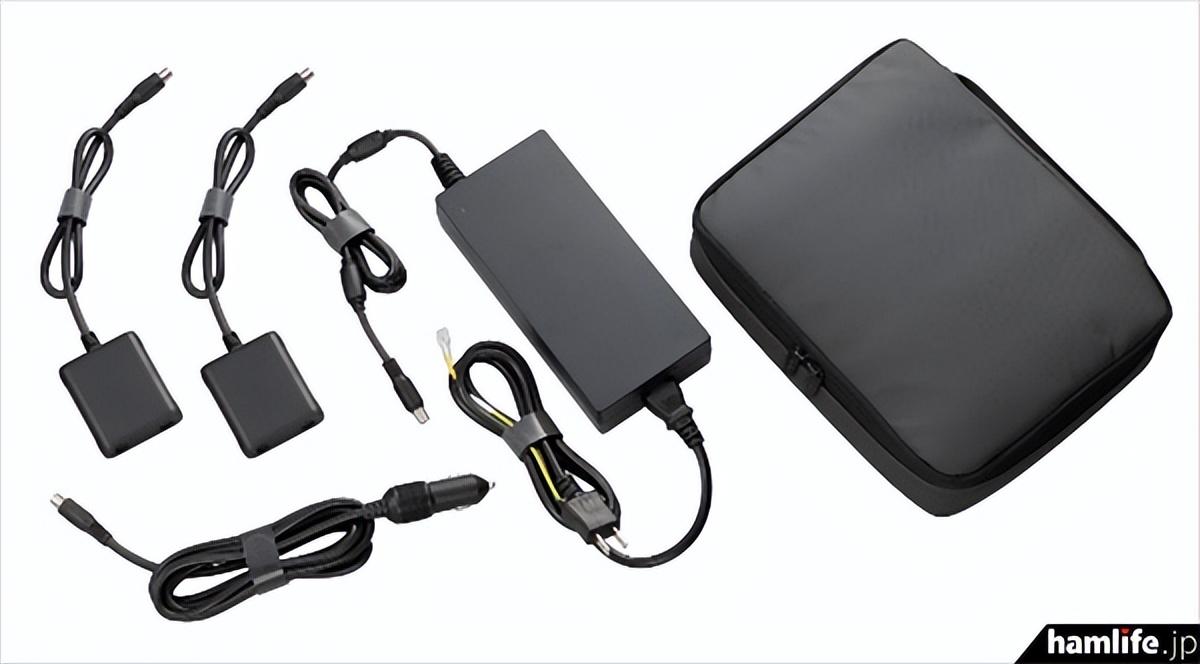

BN-RB15的附件：

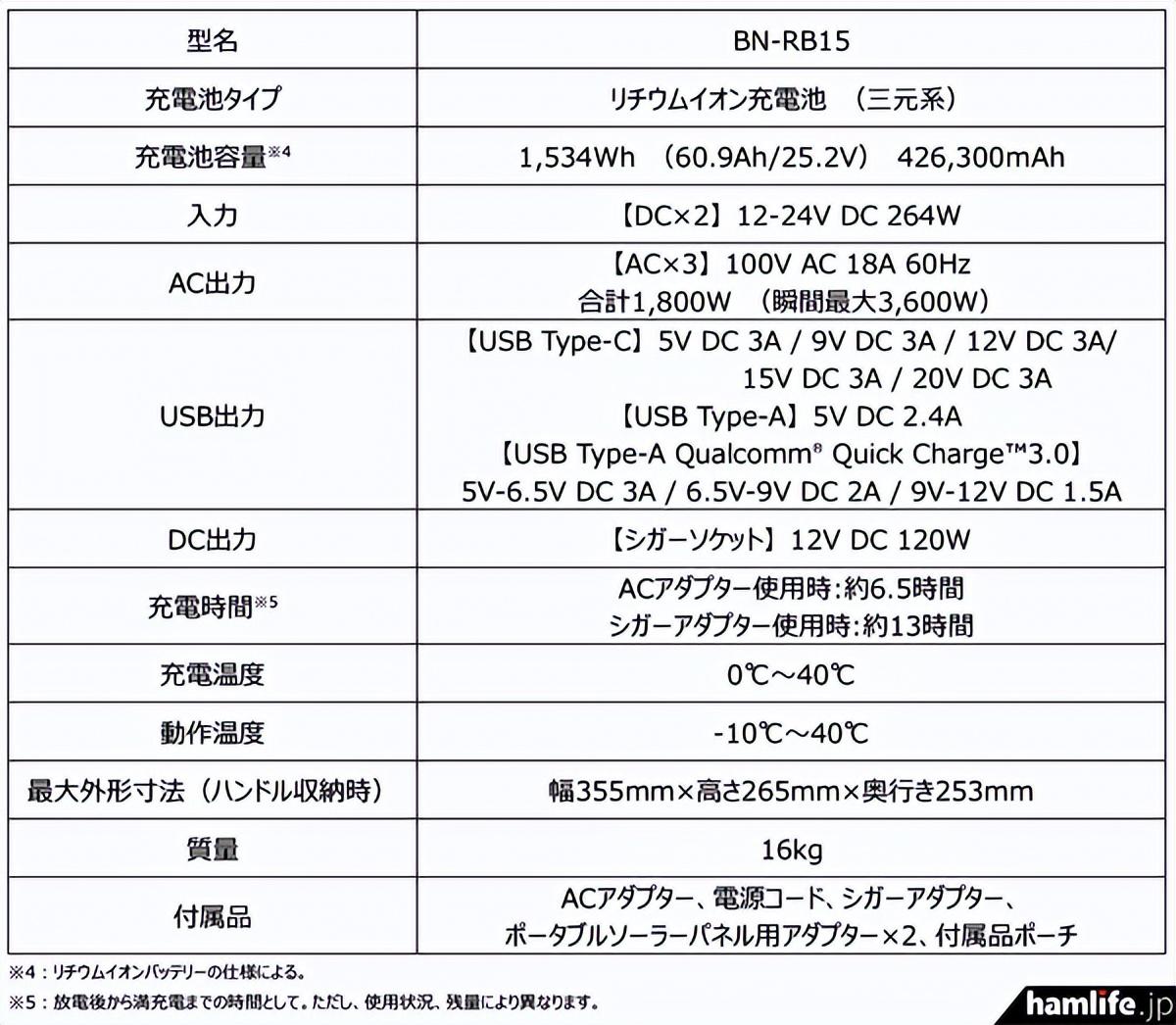

BN-RB15的主要规格：
