空调电路中变压器、滤波电容及整流桥检测维修方法

空调电源电路中常用的变压器为开关变压器，对于开关变压器，一般釆用开路检测。下面将实测液晶显示器电路中的变压器，具体步骤如下。

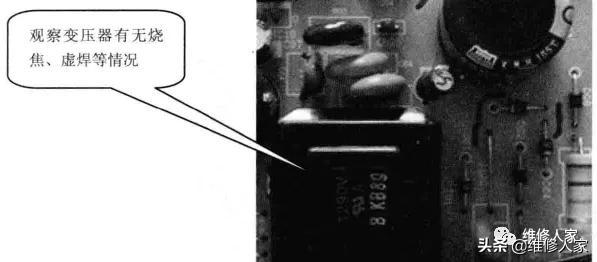

1、将电路板的电源断开，接着对电源变压器进行观察，看待测变压器是否损坏，有无烧焦、虚焊等情况。如果有，则变压器损坏。

2、如果待测电源变压器外观没有问题，接着将待测电源变压器从电路板上卸下，如果变压器是直接焊接在电路板上，则拆下变压器后，要清洁变压器的引脚，去除引脚下的污物，确保测量时的准确性。

3、接着将数字万用表的功能旋钮旋至欧姆挡的RX200挡，将万用表的红、黑表笔分别搭在电源变压器的初级绕组中的引脚上，如下图所示。此时，测得当前变压器的阻值为0.5Ω。如果初级绕组的阻值为一定值，则可以判断此变压器的初级绕组正常。如果测量的值为0或无穷大，则说明此绕组短路或断路。

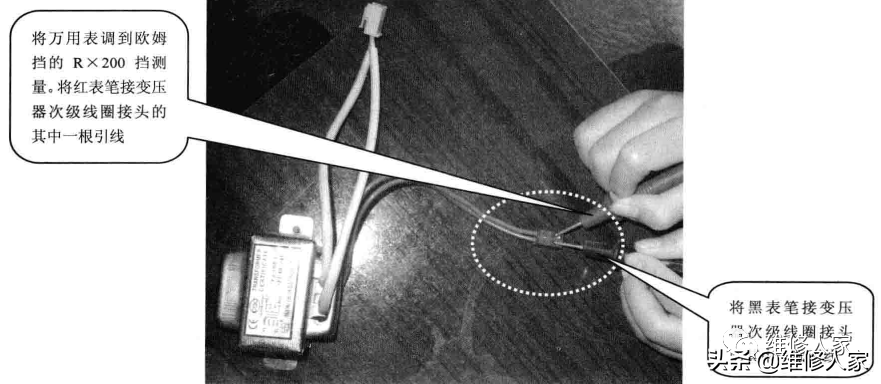

4、用同样的方法测量次级绕组，如下图所示，测量的值为1Ω。由于次级绕组的阻值为一定值，因此可以判断此变压器的次级绕组正常。

二、310V滤波电容检测维修方法

在电源电路中的全波整流电路之后都会连接一个310V滤波电容，此滤波电容发生故障的概率比较高，下面通过万用表的电压挡在路测量滤波电容的工作电压，看电容器的工作电压是否正常，以此来判断电容器是否正常。

1、观察电源电路中的滤波电容，看待测电容器是否损坏，有无烧焦、针脚断裂或虚焊等情况。如果有，则电容器损坏。

2、如果待测电容器外观没有问题，接下来先清洁电容器的引脚。清洁完后，准备测量薄膜电容器。根据待测薄膜电容器在电路中的工作电压进行调挡。

3、再将电源板接上电源，然后在通电状态下，用万用表的两支表笔分别接电解电容器的两个引脚(需要在电路板背面测量)，如上图所示，此时可测得待测直流电压值为308V。

4、由于检测到该薄膜电容的电压为308V(与310V非常接近),因此判断此电容正常。如果检测时所测得的电压值很小或趋近于0V,则可以判断该滤波电容已被击穿。

提示： 供电电路中的300V电容在开机后，会充电，即使断开电源，其内部也保存有一定的电能。在维修时，需要先对其进行放电，然后再进行测量。否则会损坏万用表，或造成被电击。放电的方法是使用电阻连接到电容的两个引脚进行放电。

三、桥式整流堆检测维修方法

桥式整流堆的作用是将220V电压整流出+310V的直流电压，当它岀现故障时直流电压输入就会出现不正常。此时需要对桥式整流堆进行检测。

1、桥式整流堆电压的检测

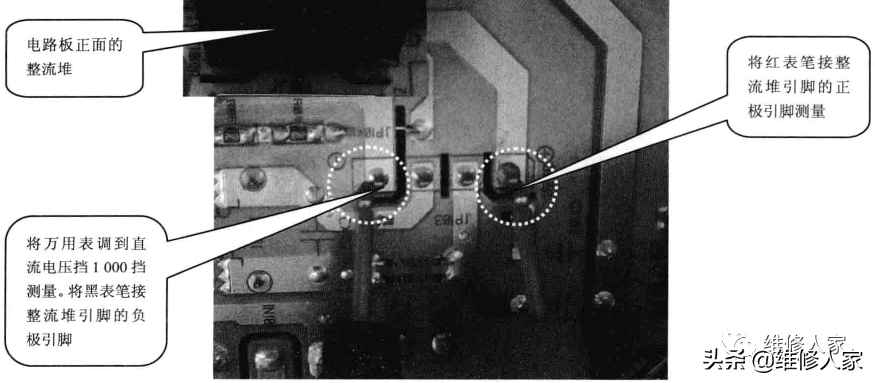

桥式整流堆共有4个引脚，在通电的情况下，首先对直流电压的两个引脚进行检测，将万用表调至“直流”挡，红色表笔接正极，黑色表笔接负极，测出的直流电压约为310V, 具体操作如下图所示。

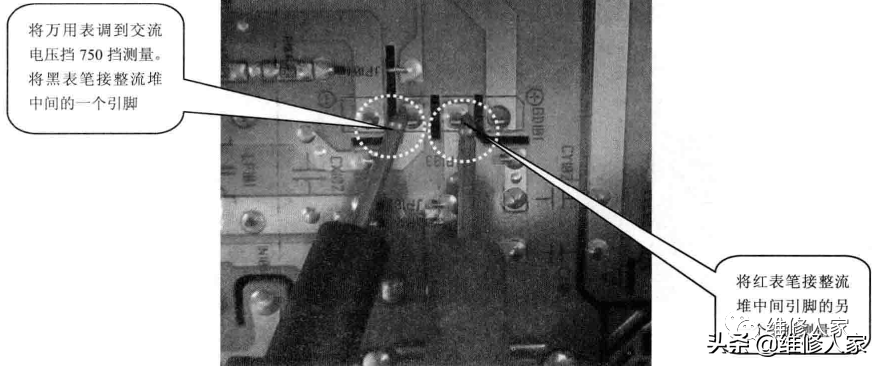

将万用表调至“交流”挡，检测桥式整流堆中间两个引脚的电压，正确的测量数值应该为220V,检测方法如图所示。

如果测得的桥式整流堆的电压均正常，说明桥式整流堆正常；如果测得桥式整流堆的电压有一处不正常，则需要检测桥式整流堆是否损坏，或者检测熔断器和滤波电容是否正常。

2、桥式整流堆电阻的检测

对桥式整流堆电阻的检测可以在电路板上直接检测，也可以将桥式整流堆直接取下来进行检测。

先在电路板上检测，将万用表的红、黑表笔任意搭在桥式整流堆中间的两个引脚上，此时的阻值是无穷大。然后将红表笔和黑表笔对调，再分别搭在桥式整流堆中间的两个引脚上, 对调后检测的阻值也为无穷大。操作方法如图所示。

下面再检测桥式整流堆的直流输出端，将黑表笔连接桥式整流堆正的直流输出端，红表笔接桥式整流堆负的直流输出端，万用表显示的反向阻抗为无穷大。

再将红、黑表笔对调一下，分别搭在桥式整流堆两侧的引脚上，此时万用表显示的阻抗为150kQ左右。该阻抗是桥式整流堆直流输出端的正向阻抗，即测得该阻抗时万用表的黑表 笔应该接在桥式整流堆直流输出端的负端上，红表笔接在正端上。

有时候为了保证测量结果的可靠性，需要将桥式整流堆从电路板上取下来进行测量， 测量时将黑表笔接在负端，红表笔接在正端，这时万用表显示的正向阻抗为150kΩ左右。将红、黑表笔对调一下，再对桥式整流堆的直流输出端进行检测，测得反向阻抗为无穷大，如果测得任意两个引脚之间的阻抗非常小，就表明该桥式整流堆以及被击穿损坏，需要将其更换。

电容器检测标准及流程

电容是用来表征电子元件在一定电位差下的储能能力。当导体之间填充介质时，电荷在电场的激活下移动。介质会限制移动，因此电荷会累积并存储在驱动器中。存储的电荷称为电容，存储相应电荷的电子元件称为电容器。

电容器检测范围：

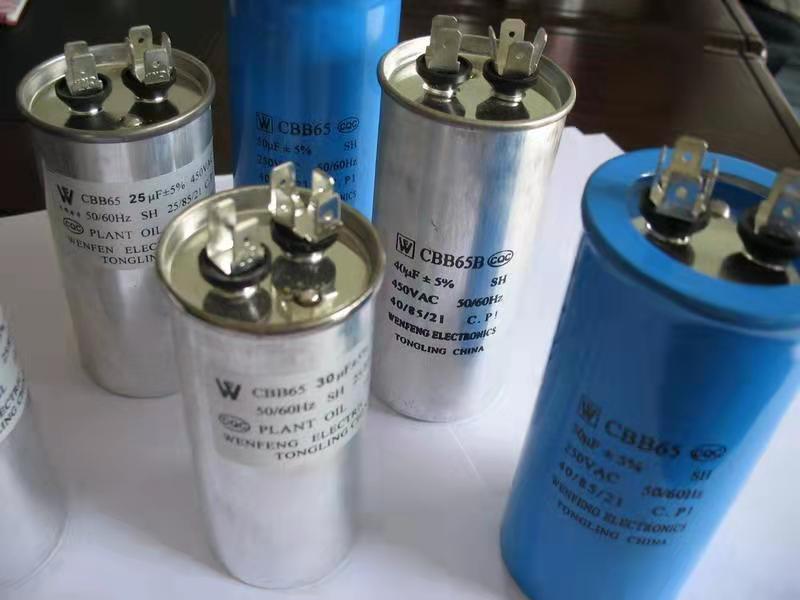

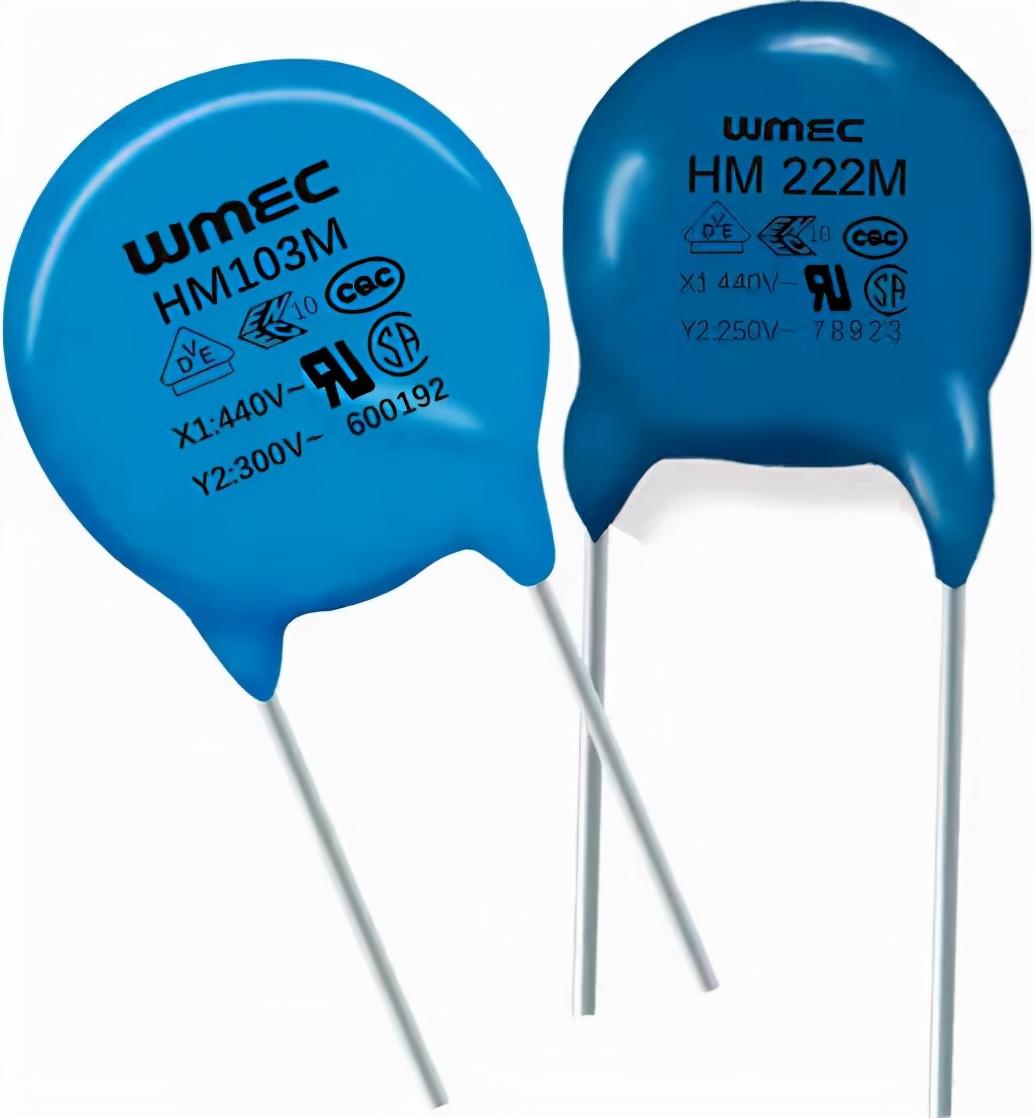

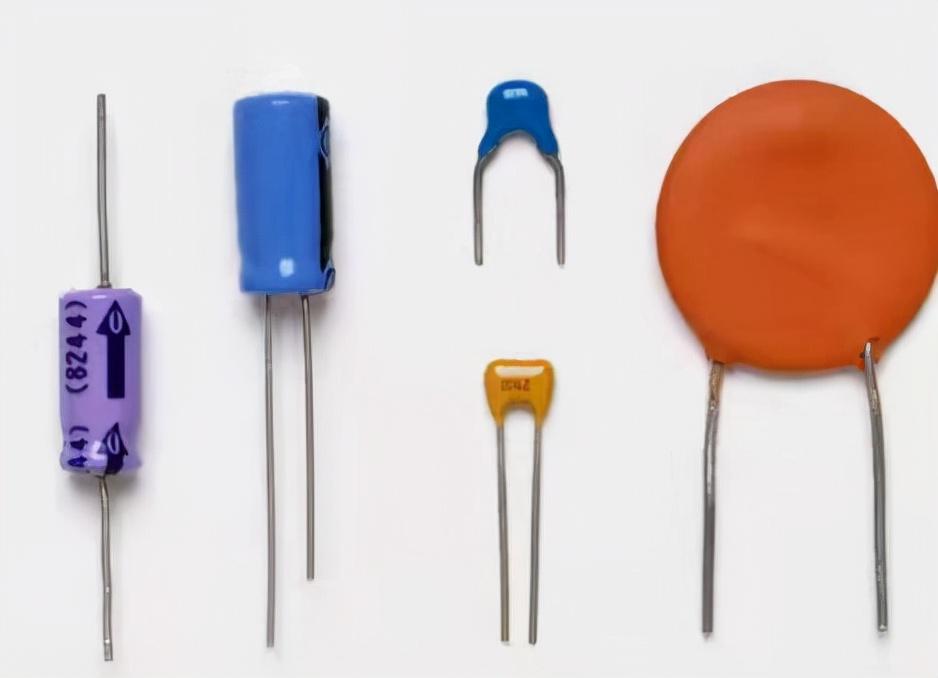

安规电容、贴片电容、电解电容、钽电容、陶瓷电容、CBB电容、薄膜电容、铝电解电容、超级电容、MLCC等

电容器检测标准: GB/T 2693-2001 IEC 60384-1:2016电子设备用固定电容器 第 1 部分：总规范GB/T 6346.14-2015 IEC 60384-14:2016电子设备用固定电容器 第 14 部分：分规范 抑制电源电磁干扰用固定电容器GB/T 3667.1-2016 IEC 60252-1：2013交流电动机电容器第1部分：总则-性能、试验和定额-安全要求-安装和运行导则GB/T 18489-2008 IEC 61048:2006管形荧光灯和其他放电灯线路用电容器一般要求和安全要求GB/T 4787-2010 IEC 62146-1:2016高压交流断路器用均压电容器JB/T 8168-1999脉冲电容器及直流电容器JB/T 7112-2000集合式高电压并联电容器GB/T 17886.1-1999 IEC 60931-1：1996标称电压1kV及以下交流电力系统用非自愈式并联电容器 第1部分：总则-性能、试验和定额-安全要求-安装和运行导则GB/T 11024.1-2019 IEC 60871-1：2014标称电压1000V以上交流电力系统用并联电容器 第1部分：总则GB/T 6115.1-2008 IEC 60143-1:2015电力系统用串联电容器 第1部分：总则GB/T 3984.1-2004 IEC 60110-1:1998感应加热装置用电力电容器 第1部分：总则GB/T 12747.1-2017 IEC 60831-1:2014标称电压1000V及以下交流电力系统用自愈式并联电容器 第1部分 ：总则 性能 、试验和定额安全要求 安装和运行导则GB/T 3667.1-2016 IEC 60252-1:2010+AMD1：2013交流电动机电容器 第1部分：总则-性能、试验和定额-安全要求-安装和运行导则GB/T 17702-2013 IEC 61071:2017电力电子电容器GB/T 9324-1996电子设备用固定电容器第10部分：分规范：多层片式瓷介电容器QC/T 741-2014车用超级电容器等。

为什么选择我们做电容器检测?

电容器检测需要提供的资料：

1 .BOM表

电容器的检测的常检项目：

电容器分别包括检测它的破坏性试验、浪涌放电试验、热稳定性试验、冲击放电试验、自愈性试验、脉冲电压试验、防爆试验、耐压试验、自燃试验、耐久性试验等等。

电容器检测流程:

3. 报价：根据测试项目和测试方法进行专业报价。4. 支付款项：支付测试费用并进行实验。5. 样品测试：依照测试标准及要求完成实验并分析测试数据。6. 出具报告：测试完成实验室出具第三方CNAS测试报告，结案。

检测周期:

7-15个工作日出具电容检测报告。

以上便是对电容器检测标准以及流程的介绍，如果您有这方面的需要，欢迎咨询！
