家用电热水壶“控温蒸汽开关”烧开不断电故障解决方法与修理图解

电热水壶是一般家庭常见的烧水用具。在使用过程中，一般最常见的故障就是控温蒸汽开关“见图2至图4”出了问题，使得电热水壶的壶内水已经烧开了，但不能正常很好的断电，也就是控温蒸汽开关没能及时断开;这给使用者带来不必要的烦恼！

图1.常见的电热水壶

常见的出现水开了不跳断电的待修常见的电热水壶，见图1所示。

图2.电热水壶控温蒸汽开关按钮

电热水壶上的“控温蒸汽开关”正常按钮状态，见图2所示。

图3.控温蒸汽开关连接安装图

图3所示的为“控温蒸汽开关”的安装连接位置图，一般如果水烧开了，而不能断电，均是它的问题。

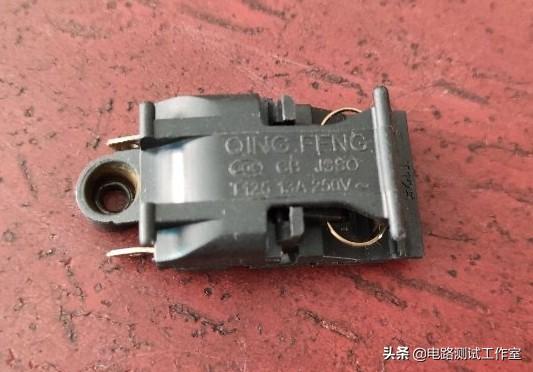

图4.控温蒸汽开关外形图

电热水壶的“控温蒸汽开关”实际图，见图4。当水烧开后，电热水壶不能正常跳开断电。大多数均是这个“控温蒸汽开关”的原因！一般通常更换一个这样的开关均可。

图5.电热水壶的控温蒸汽开关卖家广告

该“控温蒸汽开关”在淘宝上很容易购买到，见图5所示。而且，价钱也不贵，质量好一点的也就几块钱。

问题是，这种开关我们更换上一只以后，时间不长，这种故障现象又会出现，而且是经常地时有发生！

那么问题出在哪里呢？其实，还是这个“控温蒸汽开关”的毛病！

感兴趣的看官继续往下瞧:

图6.“控温蒸汽开关”拆开了的情况

图6所示的为:“控温蒸汽开关”将它们拆开了的情况。一般它是由“触点”，“活动触板”以及“双金属片”等组成的。

图7.“控温蒸汽开关”活动触板上的正常压角

图7所示的是，“控温蒸汽开关”活动触板上没有损坏的正常压角。

图8.“控温蒸汽开关”活动触板上已经损坏的压角

在“控温蒸汽开关”活动触板上，因为电触点发热，致使烫坏了压角，压角上顶端已经被烫变平啦“见图8”！这时，活动触板由于水温度的升高，双金属片的跳变，带动活动触板上下切换，此时活动触板上的压角已经不能很好地顶开电触点，当然，水壶就不能断电了，那么水就会一直在加热，也就是水一直在沸腾了。

下面简介修复它所用到的工具和材料:

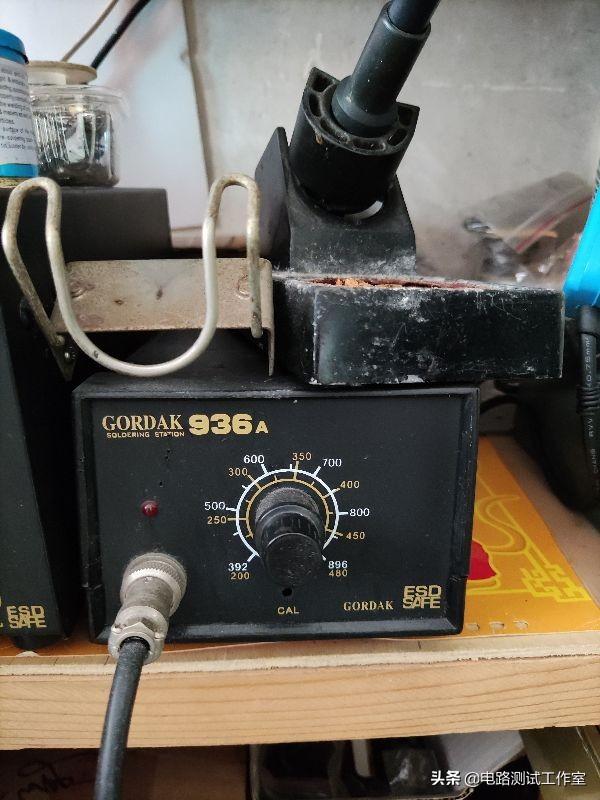

图9.936温控电烙铁焊接台

尽可能有一936温控电烙铁焊接台，“见图9”。

图10.936温控电烙铁头

所需要的936温控电烙铁的细烙铁头，这个烙铁头应该与下面用到的牙签的粗细程度差不多“见图10红线所为的烙铁头”。当然除936电烙铁焊接台，只要接近这些要求的其他电烙铁均可以使用。

图11.处理过的活动触板上的压角

图11所示为，利用加热的936烙铁头将活动触板上的压角，给与烫一个与可以安放细牙签的小洞。

图12.放上牙签的活动触板

图12所示为将半个细牙签安放在活动触板压角上的情况。

注意！这里使用的牙签一定是竹质材料的，其他如木质的塑料的等均不可代用。

图13.放好牙签的活动触板与固定用快干胶

图13所示为，在放好的牙签周围使用快干胶给与进一步的粘牢固定。

图14.按要求尺寸将牙签的长短予以剪切

图14所示为，将牙签的长短按实际尺寸，可以由正常好的活动触板上压角的高度得出，给与剪裁。

将“控温蒸汽开关”整体按要求装配好，人为地按压活动触板，使用万用表测量电触点的两个引脚，通断正常; 这时就可以装回到电热水壶上使用啦！

我们都知道，竹质材料一般均耐热，而且还不传导热量。所以在这里是最好的选择材料。实践证明，电热水壶上的“控温蒸汽开关”的活动触板上的压角给与上述处理后，它的使用寿命会大大地延长。

图15.控温蒸汽开关的电触点过热基座已经严重损坏

最后说明一下，每次对“控温蒸汽开关”继续上述修复处理时，当然不能忘了将电触点应该给与防止接触不良的整洁处理。如果“控温蒸汽开关”的电触点及基座，由于过热均已损坏“见图15所示”。那么，就没有修理的价值了，给与更换一只好的就可以啦！

维修无小事，安全细节不容轻视——更换电热水壶蒸汽开关后怕记

以前网购不发达，维修师傅们最头疼的事情是找配件。网购发达之后，买工具配件简直是得心应手，大快人心。随着自媒体、短视频的兴起，各种维修视频教程更是如雨后春笋，让观众看得热血沸腾、摩拳擦掌，巴不得马上动手开工。时下网购竞争更加惨不忍睹，不但包邮，甚至免邮白送贴钱都有。因此DIY精神达到了空前绝后的高度。仿佛一夜之间，人人都变成了DIY维修高手，而实体维修店在一片质疑声中生意日渐惨淡，入不敷出，难以为继。

技术的提升、经验的积累，所需要的成本，只有内行人才知道。以笔者的风格，只要找对人办对事，多花点钱也值得。可是现在人们普遍只在乎价格。

今年2月份，店里的电热水壶不通电了，本着节约资源的精神，加上这个小的电器，拿到镇上去修理，时间成本也不低，干脆自己动手更省事。

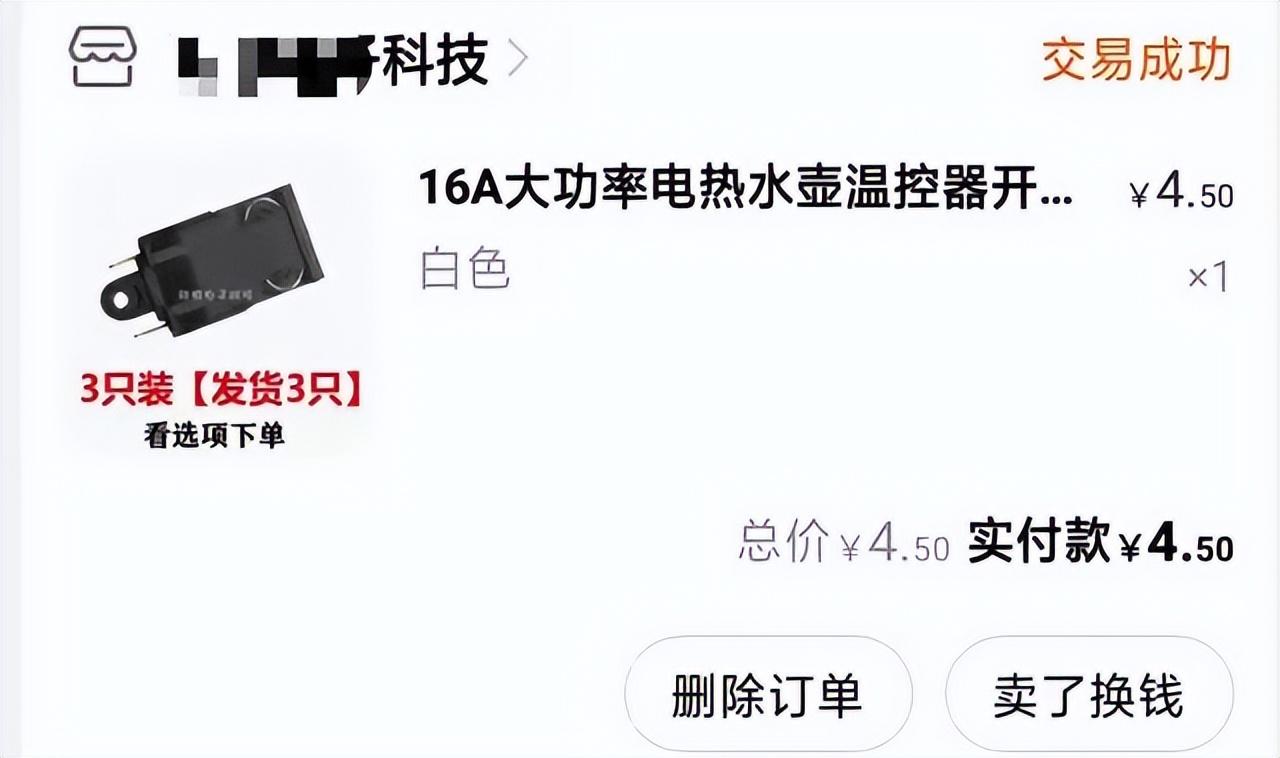

电热水壶不通电，蒸汽开关氧化接触不良的可能性最大，经过一翻测量之后，果然是蒸汽开关出了问题，闭合后仍然是开路，把开关内部拆开看了一下，无法修复了，只能网购配件。由于我平时不是专业维修家电的，对这些配件的参数规格不是很熟悉，只能大概用名字用搜索啦，找到一家，量了尺寸很合适，原来的开关是10A的，他家的是16A的，而且说是纯银触点，寿命更长，4.5元三个还包邮，非常划算，真是皆大欢喜啊。

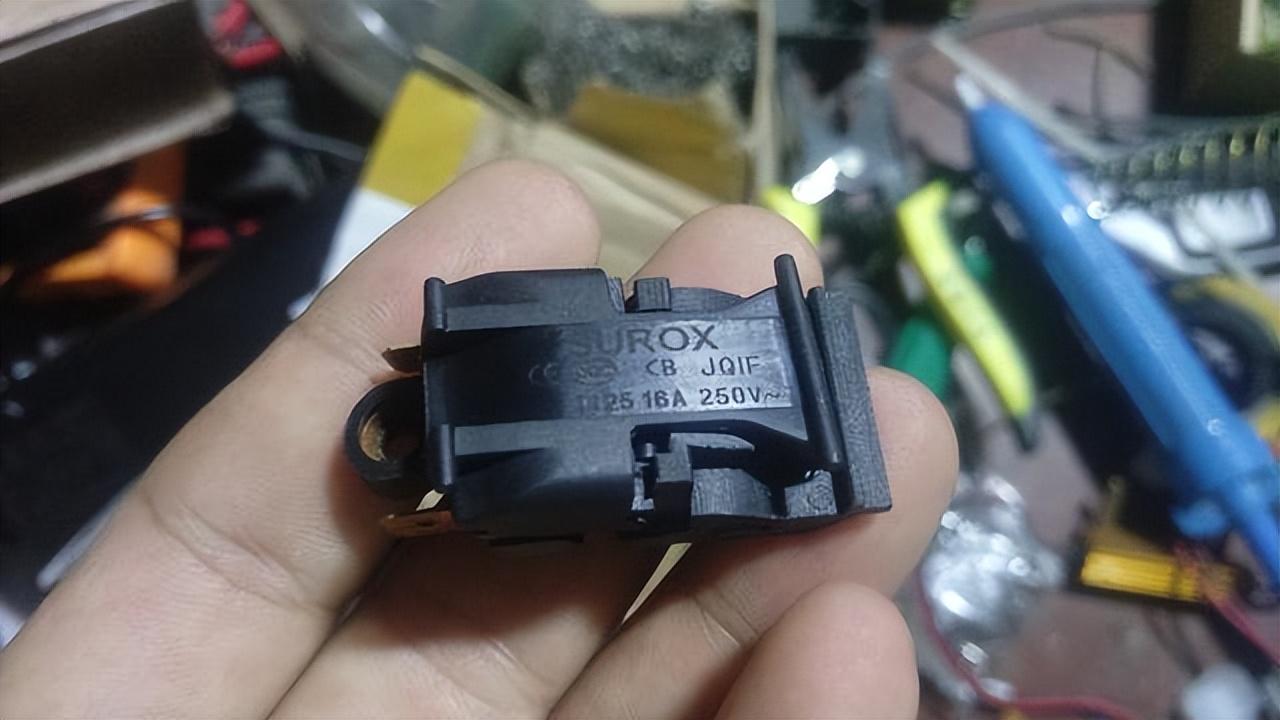

收到后换上，马上就能烧水，真是赚大了。这样一直正常用了半年。直到前两天烧水，放到底座上面之后，没合上开关，指示灯居然亮了。当时没多在意，以为是错觉，谁知道水烧开了拼命冒蒸汽了，这个蒸汽开关也跳闸了，可是指示灯还是亮的，没有断电啊。接好开水后再试，奇怪了。用了那么多年电热水壶，只见过合上开关不通电的，没见过断开开关还通电的，真是谜团啊。

拆开测量，无论是合上还是断开开关，两个引脚都是导通的，这个现象不好解释。直到拆解开关后，谜团终于解开。

先来简单描述一下电热水壶的工作原理，它是水开后自动断电的，全自动烧水啊，十分方便，价格还便宜。在把手的顶部设计有一个蒸汽开关，烧水时手动闭合开关，内部的情景为开关的两个带有磁性的银触点吸合导通，电源接通，水壶开始加热烧水。之所以叫蒸汽开关，是因为这种开头里面有一个金属片作为触发机关，这个金属片受到开水蒸汽的热熏蒸会发生变形，从而推动一个机关，这个机关是加了弹簧的，开关闭合时，弹簧处于压缩状态，此时机关发生了一点点位移，瞬间弹簧就会释放并将上下两个塑料件撑起，其中一个塑料件会让两个银触点分离，从而实现借助蒸汽使金属片变形达到自动跳闸断电的目的，可谓很先进实用的发明。

温度下降后金属片又恢复原状，下次又可以全自动烧水。这个开关设计在把手的顶部，目的是让蒸汽能进入到开关的四围，从而能熏蒸到开关，让开关里面的金属片温度升高。再加上有防干烧保护功能，从设计来看还是很安全的。

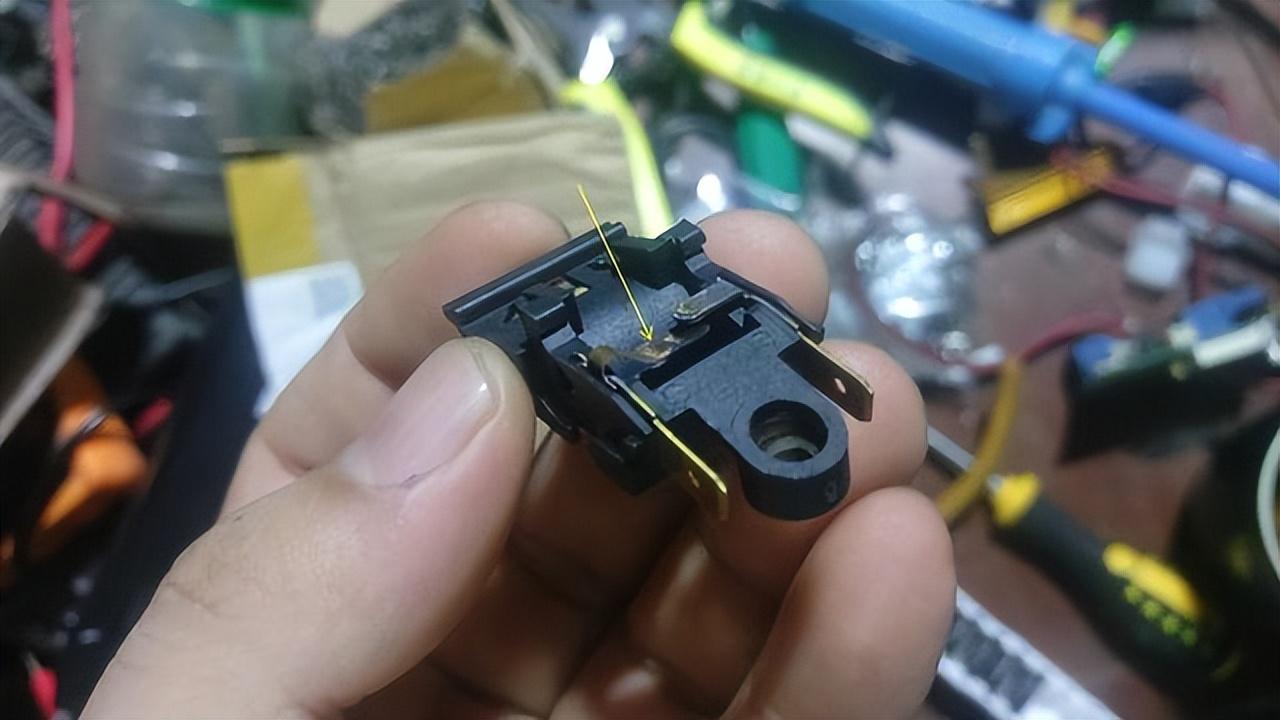

但是再安全的设计，一遇上劣质的配件，安全隐患就来了，从蒸汽开关外观是看不到里面的触点的，拆开后看到触点已经发黑了，这个应该还在正常的范围内吧。见下图，箭头所指为两个触点吸合在一起。
