一、开头引言

整流桥是电源电路中将交流电（AC）转换为直流电（DC）的核心元器件，广泛应用于开关电源、变频器、工业PLC控制柜、伺服驱动系统、家电电源板以及各类充电器和电源适配器中-。据统计，电源故障中整流桥损坏的占比超过30%，因此掌握科学的整流桥检测方法，是电子维修人员、工厂质检工程师以及电子爱好者的核心基本功-36。

很多人在面对整流桥故障时，要么盲目更换、浪费成本，要么反复排查却找不到故障根源。本文从整流桥的选型原理出发，结合工业电源、家电维修、变频器维护等不同应用场景，系统讲解整流桥好坏的检测方法。无论你是刚入行的维修学徒还是工厂资深的质检工程师，都能在本文中找到适合自身岗位的实操方案。全文涵盖万用表二极管档位检测、专业仪器测试、批量检测技巧，以及工业场景下的热成像诊断方法，帮助不同基础的从业者快速、精准判断整流桥的好坏，同时规避检测过程中的安全风险和常见误区。

二、前置准备

（一）工业与家电维修场景下的整流桥检测核心工具介绍

检测整流桥需要根据使用场景和个人经验水平选择合适的工具。以下分为基础款和专业款两类，适配不同受众需求。

基础款——新手必备：

数字万用表：必须具备二极管档位，这是判断整流桥好坏最核心的工具。万用表二极管档位能够测量出每个二极管的正向导通压降，正常值为0.5V~0.7V（硅整流管）-48。建议选用具备自动量程功能的型号，如Fluke 17B+或国产优利德UT61E，对工厂入门质检员和家电维修学徒来说操作门槛低、上手快。
防静电手环或防静电工作台：整流桥属于静电敏感器件，在接触前必须做好静电防护，避免静电击穿导致元器件隐性损伤-48。

专业款——适配工业批量检测与高精度测试：

可调直流电源与电子负载：用于动态负载测试，模拟实际工作条件下的整流桥性能，适用于工厂流水线质检和变频器维修场景-36。
热成像仪：在施加额定电流后扫描整流桥表面温度分布，单颗二极管异常发热超过15℃即提示需更换-36。电子维修年鉴数据显示，约38%的“软故障”整流桥可通过热成像精准定位。
示波器：用于观察整流输出波形，判断是否存在周期性缺口或波形畸变。在工控电源和变频器维修中尤为关键。
绝缘电阻测试仪：适用于高压工业场景（如三相整流桥模块），测试整流桥对地绝缘性能，符合JB/T 6307系列行业标准要求-。

（二）工业与家电场景下整流桥检测安全注意事项

整流桥通常位于电源输入前端，直接与市电连接，检测过程中存在触电和设备损坏风险。以下4条核心注意事项必须严格遵守：

必须断电并放电：检测前务必断开设备电源，并用螺丝刀或放电电阻短接滤波电容两端完成放电，否则残留高压可能击穿万用表甚至危及人身安全-48。
严禁在带电状态下测量：在线测量时，万用表表笔可能造成引脚间意外短路，烧毁整流桥或其他电路元件。
检测前清理引脚氧化物：长期运行的整流桥引脚表面可能氧化，导致表笔接触不良影响测量结果，可用橡皮擦或细砂纸轻擦引脚后检测。
防静电措施：尤其在干燥季节，接触整流桥前先触摸接地金属释放身体静电，或佩戴防静电手环-48。

（三）整流桥基础认知——适配精准检测

整流桥一般由四个二极管以桥式连接方式封装而成，常见引脚为四脚：两个交流输入端（通常标识为“~”或“AC”），一个直流正极输出端（标识为“+”），一个直流负极输出端（标识为“-”）-48。

整流桥的核心参数与检测结果直接相关：正向压降（VF） 决定导通损耗，正常硅整流桥的正向导通压降在0.5V~0.7V之间；反向耐压（VRRM） 决定承受反向电压的能力，如220V AC输入需要至少600V耐压的整流桥-5；平均正向电流（IF(AV)） 决定负载能力，常见规格从1A到50A不等-41。掌握这些参数有助于在检测时判断测量值是否在合理范围内。

三、核心检测方法

（一）整流桥目视与外观检测法——工业场景下的快速初筛

操作流程：

第一步：断电并拆下整流桥（如在PCB板上检测，需将整流桥焊下或断开引脚连接，避免电路并联干扰）。
第二步：观察整流桥外壳是否有裂纹、烧黑、鼓包、引脚氧化严重或焊点开裂等明显损坏特征。
第三步：嗅闻是否有焦糊味，这是内部过热的典型标志。
第四步：用放大镜检查引脚与壳体结合处是否有松动或裂纹。

工业场景专属判断标准：

正常：外壳完整、无变色、引脚光亮无氧化。
疑似损坏：外壳有轻微裂纹或轻微变色。
明显损坏：外壳破裂、引脚松动、有明显烧焦痕迹或炸裂。

行业注意要点：

在变频器和工业电源中，整流桥损坏往往伴随外壳炸裂或变黑，可直接判定损坏无需进一步测量-。但在家电电源板和充电器维修中，部分损坏是“软故障”（如内部二极管性能退化但外观正常），外观检测后仍需用万用表进一步验证。

（二）万用表二极管档检测整流桥方法——新手重点掌握

这是判断整流桥好坏最常用、最精准的方法。将万用表调至二极管档（档位符号通常为“→+”或“二极管”图标），红黑表笔按规范插入-54。

检测原理： 整流桥内部包含四个二极管，分布在“+”端到两个“~”端以及“-”端到两个“~”端之间。共需测试8组正反向数据。

检测步骤分解：

第一模块：直流正极（“+”端）到交流输入端（“~”端）的检测

将红表笔接在“+”端，黑表笔依次接触两个“~”端：

正向测试：红表笔接“+”，黑表笔接“~1”——正常应显示0.5V~0.7V导通压降。
正向测试：红表笔接“+”，黑表笔接“~2”——正常应显示0.5V~0.7V导通压降-48。
反向测试：红表笔接“~1”，黑表笔接“+”——正常应显示“OL”或“1”（表示开路/不导通）。

第二模块：直流负极（“-”端）到交流输入端（“~”端）的检测

将黑表笔接在“-”端，红表笔依次接触两个“~”端：

正向测试：黑表笔接“-”，红表笔接“~1”——正常应显示0.5V~0.7V导通压降。
正向测试：黑表笔接“-”，红表笔接“~2”——正常应显示0.5V~0.7V导通压降-48。
反向测试：黑表笔接“~1”，红表笔接“-”——正常应显示“OL”。

第三模块：直流输出端之间的检测

红表笔接“+”，黑表笔接“-”——正常应显示“OL”（不导通）。反过来红表笔接“-”，黑表笔接“+”——正常应显示0.5V~0.7V。

健康判定表：

测试组合	正常表现
“+” → “~”（正向）	0.5V~0.7V导通
“~” → “+” （反向）	OL开路
“-” → “~”（正向）	0.5V~0.7V导通
“~” → “-”（反向）	OL开路
“+” → “-”	OL开路
“-” → “+”	0.5V~0.7V导通

损坏判定标准：

双向导通（正反向均显示导通压降）：二极管已击穿短路，整流桥损坏。
双向开路（正反向均显示OL）：二极管已开路断路，整流桥损坏。
压降偏离正常范围（低于0.3V或高于0.9V）：二极管性能退化，建议更换。

行业实用技巧：

工厂质检员在批量检测时，可制作检测工装（固定表笔位置），快速完成8组数据比对。
家电维修中，若测得任一压降明显低于正常值（如0.1V~0.2V），说明二极管已接近击穿，即使设备当前能工作也应提前更换，防止后期烧毁。

（三）工业级专业仪器检测整流桥方法——进阶精准检测

当万用表检测结果存疑或需要批量、高精度测试时，采用以下专业方法。

1. 动态负载测试法

搭建简易测试电路：接入安全隔离变压器为整流桥提供AC输入，输出端连接可变电阻负载，通过调节负载电流观察整流桥的直流输出电压和纹波变化。如果输出纹波异常增大或波形出现畸变，表明内部二极管参数已劣化-36。此方法尤其适合变频器维修和工控电源质检。

2. 热成像辅助诊断法

在整流桥施加额定电流并持续运行10分钟后，用热成像仪扫描器件表面。正常时四颗二极管温度分布应均匀；如某颗二极管异常发热超过15℃，即可精准定位失效二极管-36。工业电源中的“软故障”往往表现为温度异常，仅凭万用表难以发现。

3. 示波器波形检测法

用示波器探头连接整流桥输出端，观察整流后波形形态。若输出波形出现周期性缺口，说明内部某二极管开路，半波电流无法闭合；若波形出现严重畸变或尖峰，可能二极管击穿短路或滤波电路异常-30。这是工控电源和变频器维修中最直观的诊断手段。

4. 绝缘电阻测试（高压场景）

对于三相整流桥模块和高压工业设备，用绝缘电阻测试仪测量整流桥各引脚对壳体、对散热器的绝缘电阻，应符合设备技术要求。这是工厂质检和高可靠性设备维护的必要环节-。

四、补充模块

（一）工业与家电场景下不同类型整流桥的检测重点

小功率贴片整流桥（如MB10F，1A/1000V）： 主要应用于LED灯驱动、手机充电器、机顶盒等小家电-54-1。检测重点：正向压降（通常0.5V~0.7V）、反向截止性能。由于体积小、散热差，要特别关注反向漏电流是否偏大。

中功率整流桥（如GBJ1510，15A/1000V）： 主要应用于开关电源、电源适配器、家电电源板-41。检测重点：浪涌电流承受能力检测、满载温升测试。

大功率整流桥（如KBPC3510，35A/1000V）： 主要应用于变频器、电焊机、电动车充电站-41。检测重点：热稳定性测试、振动环境下的引脚可靠性验证。

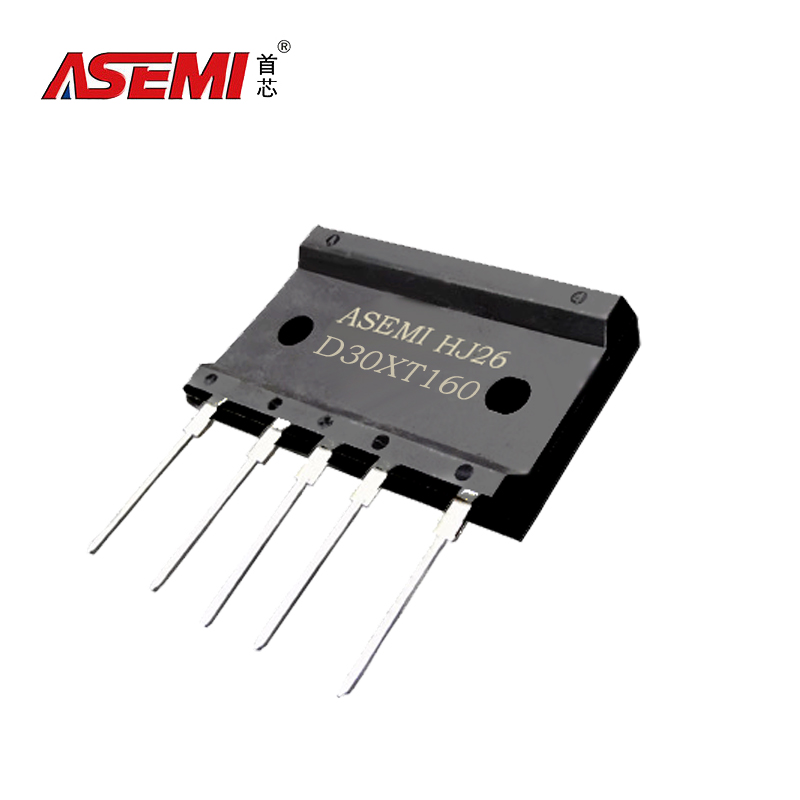

三相整流桥模块： 应用于工业电机驱动、UPS电源。检测标准遵循JB/T 6307.3-1992，重点检测六组二极管的正反向特性及模块对地绝缘性能-。

（二）整流桥行业检测常见误区——避坑指南

误区一：用电阻档而非二极管档检测。 电阻档提供的测试电流不足，无法准确反映正向导通压降，应优先使用万用表二极管档。

误区二：在PCB板上在线检测而不拆焊。 整流桥与其他电路并联，可能误判“短路”，必须拆下或至少断开引脚连接后检测-48。

误区三：将额定电流直接当作实际使用电流。 KBPC3510的35A额定电流是在良好散热条件下测得的，实际应用中建议工作电流不超过额定值的70%~80%，否则会过热损坏-41-57。

误区四：忽略温度对检测结果的影响。 高温下二极管正向压降会降低，反向漏电流显著增大，检测时应在常温下进行。

误区五：损坏后只换整流桥不查根源。 变频器中整流桥烧毁，往往是后级逆变功率管短路导致的，若不排查后级电路，更换后仍会再次烧毁-。

（三）工业与家电场景整流桥失效典型案例

案例一：工业变频器整流桥热失控导致设备停机

某变频器在60℃高温车间连续运行，几周后突然失效。拆解发现GBJ3510整流桥的硅芯片已熔化。原因分析：高温导致二极管正向压降降低，整流桥承受更高电流，形成热失控闭环-57。解决方案：选用低压降肖特基整流桥，加强散热设计，增加温度保护电路-57。

案例二：家电电源适配器雷击浪涌烧毁整流桥

某品牌空调电源适配器在雷暴天气后批量失效，拆解发现整流桥二极管击穿短路，保险丝熔断。原因：设计未考虑瞬态浪涌保护，雷击产生的高压冲击超过整流桥反向耐压-57。解决方案：选用更高耐压（1000V以上）整流桥，在输入端增加压敏电阻（MOV）和TVS管-57。

案例三：新能源汽车充电模块整流桥焊点振动开裂

某充电桩使用6个月后整流桥失效，拆解发现焊点出现微裂纹导致接触电阻增大过热。原因：长期震动下焊点疲劳断裂，PCB未做应力释放设计-57。解决方案：选用金属底座抗震封装，增加PCB支撑固定-57。

五、结尾

（一）整流桥检测核心——高效排查策略

结合不同应用场景和读者基础，提炼分级检测策略：

新手/家电维修场景： 目视外观检测 → 万用表二极管档检测8组正反向数据 → 任一数据异常即判定损坏。

工厂质检/批量检测场景： 万用表初筛 → 制作检测工装快速比对 → 热成像抽样检测 → 动态负载验证（抽检）。

变频器/工业电源维修场景： 断电放电 → 万用表二极管档检测 → 示波器观察输出波形 → 排查后级电路是否存在短路。

测量整流桥好坏的核心逻辑就是一句话：四个二极管八个方向，正向导通0.5~0.7V，反向截止必须开路。

（二）整流桥检测价值延伸——维护与采购建议

日常维护建议：

定期清理散热器积尘，检查整流桥焊点有无氧化开裂-36。
在高温环境中运行的设备，建议每半年用热成像仪检查一次温度分布。
避免设备长时间超过额定电流运行。

采购与校准建议：

更换时选择同等封装规格的器件，确保耐压和电流参数不低于原型号。
涂覆优质导热硅脂以降低热阻，大功率整流桥必须加装散热片-36。
对于关键设备，建议采购时索取器件的UL、RoHS认证文件-5。

（三）互动交流——分享你的整流桥检测难题

你在工厂质检或家电维修中遇到过哪些整流桥检测难题？欢迎在评论区留言交流。

（本文内容基于电子行业技术资料整理，具体操作请结合实际设备情况和行业标准，检测过程中务必注意安全。）
