消费电子与工业电源电感检测实操指南（适配多行业维修与质检场景，精准排查电路故障）

一、核心

电感器，对于很多电子维修新手来说，可能就是电路板上一个不起眼的小方块。但对于资深工程师来说，它却是电源电路的心脏——承担着储能、滤波、扼流、振荡匹配等核心任务。据行业数据显示，2025年全球电感市场规模已接近113亿美元，增长率稳定在4.23%左右，覆盖了从消费电子、新能源汽车到工业自动化、AI数据中心等几乎所有电子设备领域-。就是这样一类基础却又极为重要的元器件，很多人在检测时却常常走弯路——拿起万用表一通乱测，把正常的电感判为损坏，或把即将失效的电感装回电路导致整机返修。在DC-DC开关稳压器的功率级设计中，电感尺寸不当或超出饱和电流额定值可能引发振铃、过热乃至电源芯片烧毁等多种问题-。

本文针对消费电子（手机、电脑电源管理）、工业电源（开关电源、变频器）、汽车电子（车载电源、DC-DC转换器）等主流行业场景，从基础到专业，分层次详解电感检测方法，帮你快速掌握电感好坏判断技巧，同时规避行业检测误区和安全风险，适配新手维修人员和专业质检工程师的双重需求。

二、前置准备

2.1 消费电子与工业电源电感检测核心工具介绍

检测电感前，先确认你手头有哪些工具。不同工具对应不同的检测精度和应用场景：

基础款（新手入门级，适配维修初学者和爱好者场景）：

• 数字万用表（带蜂鸣/电阻档） ：电感检测的“入门标配”。选择电阻最低档位（如200Ω档），主要用来判断电感线圈是否开路或短路。对于高频电感（如射频电感），直流电阻通常在零点几欧到几欧之间；低频功率电感的直流电阻在几百欧到几千欧；中频电感则在几欧到几十欧-。部分数字万用表带有电感测量（L档）功能，可粗略测电感值，但精度有限，一般适合μH级以上电感。

• 镊子式LCR电桥/手持LCR表：新手进阶的首选工具。可以测量电感量（L）、品质因数（Q）、等效串联电阻（ESR）等关键参数。操作比台式LCR电桥简单，适合维修现场快速排查。

专业款（适配工厂质检、研发测试、批量检测场景）：

• 台式LCR数字电桥：消费电子和工业电源检测中的主力专业仪器。具备自动量程、多频率测试（通常支持100Hz~1MHz甚至更高）和多种测量模式（串联/并联等效电路），能提供高精度的电感参数测量-。清零功能（短路/开路校准）对于电桥来说至关重要，可以消除测试夹具上的杂散电容和电感，大幅提高精度-。

• 阻抗分析仪：针对高频电感和功率电感的深度分析。像IM3570这类设备具备4Hz~5MHz的宽测量频率范围，可覆盖从低频工况到高频开关电源应用的广泛需求，尤其适用于低阻抗电感与含铁芯线圈的测试-。

• 直流偏置电流源+电感分析仪：工业电源和车载电源电感检测的高端配置。用于测量电感在不同直流偏置电流下的饱和特性（Isat）和温升特性（Irms），这对于开关电源和DC-DC转换器中的功率电感选型和质检至关重要-。

• Q表：专门用于测量电感品质因数的仪器，适合高频电感和小电感量电感的高精度检测，具备频率发生和阻抗分析功能-。

2.2 电感检测安全注意事项（消费电子与工业电源场景）

重中之重，必须反复强调：

1. 断电检测，严禁带电操作。 检测前务必切断被测电路板的电源，并拔掉所有外接电源线。对于大功率开关电源电路中的电感（如PFC电感、输出滤波电感），断电后还需等待3-5分钟，让板载高压电容充分放电，避免残留电压损坏检测仪器或造成触电。在工业变频器、大功率服务器电源中，电压可能高达数百伏甚至上千伏，放电安全至关重要。

2. 放电操作规范。 如果怀疑电感所在电路中有电容储能元件（大多数电源电路都有），需使用合适的放电电阻（如10kΩ/5W水泥电阻）对电容进行放电，切勿直接用螺丝刀短接放电，以免产生电火花损坏元器件甚至引发安全事故。

3. 仪器预热与校准。 使用LCR数字电桥进行精密测量前，开机预热10分钟左右以达到热平衡状态-。每次测量前进行开路和短路校准（清零），消除测试引线和夹具的寄生参数影响。

4. 测试频率匹配。 电感检测的核心难点在于：电感值会随测试频率变化。测试频率应接近电感在实际电路中的工作频率。例如，开关电源中的功率电感常用1kHz或100kHz测试；射频电路中的高频电感则需要100MHz以上的测试频率。测试频率选错了，读数可能相差数倍，误导判断。对于直流电阻（DCR）的测量，则无需特定频率，用万用表电阻档直接测量即可-。

5. 工具接地与防护。 检测工业变频器和服务器电源中的电感时，建议佩戴防静电手环，使用接地良好的工作台面，避免静电放电损坏敏感元器件。

2.3 电感基础认知（适配消费电子与工业电源精准检测）

电感（Inductor）是一种利用电磁感应原理工作的被动元器件，在电路中的符号为“L”，单位为亨利（H）。简单来说，电感的基本特性是“通直流、阻交流”——对直流电呈现低阻抗（仅线圈导线的直流电阻），对交流电则呈现随频率升高而增大的感抗。这一特性决定了电感在电源滤波、储能、升压降压等电路中的核心地位-。

电感的主要类型及行业适配：

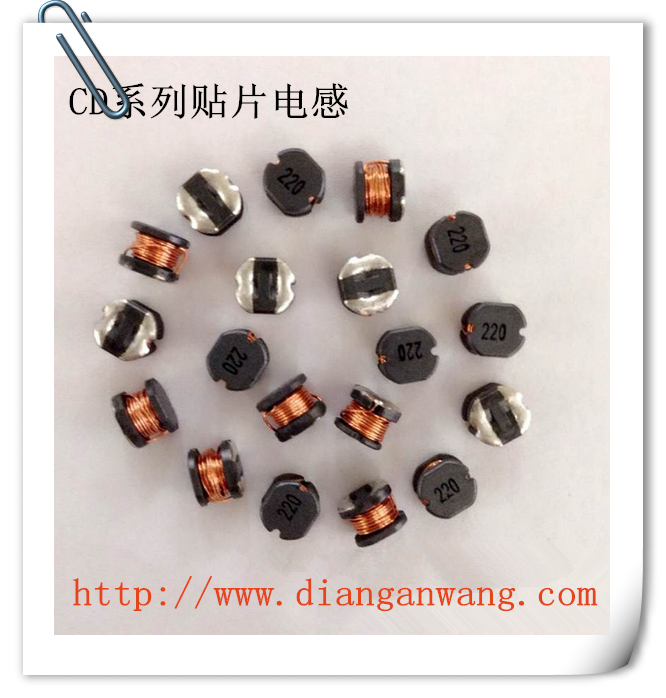

• 功率电感：一体成型、绕线式、磁屏蔽型等，主要用于DC-DC转换器、开关电源的储能和滤波。一体成型电感体积小、饱和电流高，广泛用于消费电子小型化电源-。

• 共模电感：用于EMI滤波，抑制共模干扰噪声。在开关电源输入端和通信设备中非常常见，检测时需关注两绕组电感值的平衡度-。

• 高频/射频电感：片式多层陶瓷电感、空心电感等，用于射频电路、天线匹配、振荡器，电感量通常在nH~μH级别，Q值要求较高。最新产品Q值最高可达230，电感范围涵盖5.5至82nH-。

• 工频电感：用于电源滤波器、整流滤波等低频电路，体积较大，电感量通常在mH级别。

关键检测参数与行业关联：

电感检测的核心指标包括：电感量（L）、品质因数（Q值）、直流电阻（DCR）、自谐振频率（SRF）和饱和电流（Isat）。电感量是判断电感是否“标称值”的根本参数；Q值越高，表示电感在高频下的能量损耗越小；DCR直接影响电感工作时的发热量和转换效率-。在开关电源设计中，DCR值低于1Ω的电感通常发热更小、效率更高-。自谐振频率（SRF）决定了电感能够正常工作的最高频率上限——当工作频率超过SRF时，电感会“变成”电容，电路功能完全失效-。

三、核心检测方法

3.1 电感外观初筛法（消费电子维修快速判断）

在消费电子维修场景中，最直观、最快速的判断方法是目视检查，无需任何工具。

操作步骤：

1. 在充足光线下观察电感外观。检查是否有以下物理损伤：

   • 磁芯破裂或崩缺（常见于一体成型电感和磁环电感，运输摔落或外力挤压导致）；

   • 线圈漆包线断裂或绝缘层破损（可看到铜线裸露）；

   • 引脚虚焊、脱焊或氧化变色；

   • 电感本体表面烧焦、发黑或封装变形（通常伴随电路板背面发黄，说明电感严重过流发热）；

   • 贴片电感两端焊锡点开裂（电路板长期震动或热胀冷缩导致）。

2. 闻一下电感附近有无烧焦气味。如果电感线圈漆包线因过流过热导致绝缘层熔化，会散发明显的焦糊味，这是电感内部匝间短路的典型征兆。

3. 用手轻摇电感，感受引脚是否松动。松动说明焊接点或电感内部连接处已损坏。

行业适配要点：

• 消费电子维修：手机、电脑主板上的小型贴片电感（尺寸如2520、3225、4040），外观损伤往往非常细微，需使用放大镜或体视显微镜观察。小型功率电感内部的漆包线径仅0.1mm左右，肉眼很难看清破损位置，需配合显微镜检查。

• 工业电源/变频器：电感体积较大，磁芯易因震动脱落。检测时同时检查电感固定胶是否开裂，线圈是否被异物挤压变形。

限制说明： 外观检查仅能发现物理损坏，无法检测电感量衰减、匝间轻微短路或Q值下降等隐性故障。对于功能异常的电路，外观正常不代表电感正常，必须进行电参数检测。

3.2 数字万用表检测电感方法（消费电子维修新手重点掌握）

数字万用表是消费电子维修中最常用、最容易上手的工具。虽然无法精确测量电感量，但足以判断电感的开路、短路和大致好坏。

① 直流电阻检测法（判断开路与短路）

操作步骤：

1. 将万用表置于电阻档最低量程（200Ω档或蜂鸣档），数字表建议使用200Ω档以获得更高分辨率。

2. 断电状态下，用红、黑表笔分别接触电感的两个引脚（贴片电感直接点测两端焊点，插件电感测引脚根部）。

3. 读取电阻值，根据电感类型判断：

判断标准： 一般高频电感的直流阻值为零点几欧到几欧，低频电感为几百欧至几千欧，中频电感为几欧到几十欧-。对于色码电感，将万用表置于R×1档，红黑表笔接任一引出端，指针应向右摆动；如果电阻值为零，说明内部有短路性故障-。

② 蜂鸣档导通检测法（快速判断开路）

对于贴片电感和色码电感，可将万用表切换到蜂鸣二极管档，将表笔放在电感两端。正常电感应发出蜂鸣声（因为直流阻抗很低，接近直通）；若万用表无蜂鸣声或读数偏大、显示“OL”（过载），说明电感已开路损坏-。

③ 电感量粗略检测法（仅限带L档万用表）

部分数字万用表具备电感测量（L）档位，操作如下：

1. 将万用表档位旋转至L档（电感测量档）。

2. 将电感引脚插入专用测试插孔或用表笔连接。

3. 读取显示的电感值，与标称值对比。一般允许误差范围为±5%、±10%或±20%，具体以元器件规格书为准-。

新手常见误区提示：

• 用万用表电阻档测电感时，万用表输出的是直流信号，电感对直流基本无阻抗，因此只能测出线圈铜线的直流电阻（DCR），无法测出电感量（L）——后者需要使用交流信号才能测得。

• 不要用万用表测量在线电感（板载未拆焊），因为电路中并联的其他元器件（尤其是电容和电阻）会严重干扰读数，导致误判。建议将电感拆下后测量，或在电路板上断开一端后再测量-。

3.3 LCR数字电桥检测电感方法（消费电子与工业电源专业精准检测）

LCR数字电桥是目前消费电子、工业电源领域最主流的专业电感检测工具，能精确测量电感量（L）、品质因数（Q）、等效串联电阻（ESR）和直流电阻（DCR）等参数。如果说万用表测电感是“粗略量身高”，那么LCR电桥测电感就是“专业的全面体检”，不仅测出精确数值，还能评估元器件的工作状态-。

准备工作：

1. 将LCR电桥连接到电源，开机预热10分钟左右，使其达到热平衡状态，保证测量稳定性-。

2. 根据被测电感的类型和标称电感量，选择合适的测试频率。常用频率：1kHz（低频电感、大功率电感）、100kHz（开关电源电感）、1MHz（高频/射频电感）。选择建议：测试频率应接近电感在实际电路中的工作频率，频率选错可能导致读数偏差数倍。

操作流程：

1. 功能选择：按下功能键，选择电感（L）测量模式。

2. 参数设置：

   • 测试频率：如上所述，按电感类型选择。消费电子DC-DC电路中的功率电感建议100kHz或1MHz测试；工业开关电源中的滤波电感用1kHz或10kHz。

   • 测试电平：一般为0.1V~1.0V，小信号电感用低电平（0.1V），功率电感用较高电平（0.5V~1.0V）。

   • 串联/并联模式选择：电感量较小的电感（通常小于100μH）选择串联等效模式；电感量较大的电感（大于1mH）选择并联等效模式-。不确定时先用已知电感验证一下。

3. 校准（清零） ：这是LCR测量中最容易忽略但最关键的一步。使用测试夹具时，先进行开路校准（夹具不接元件），再进行短路校准（夹具两端直接短接），以消除测试夹具和引线上的杂散电容与电感，进一步提高测量精度-。

4. 连接被测电感：

   • 插件电感：直接插入LCR电桥的测试插座或使用开尔文测试夹。

   • 贴片电感：使用专用的SMD测试夹具（如镊子式探头或贴片测试夹），确保接触可靠。

   • 板载在线检测（不拆焊） ：使用在线测试夹具进行测量，但需注意电路板上其他并联元器件（电容、电阻）会显著影响读数，因此在线检测结果只能作为参考，精确判断建议拆下后测量。

5. 读取测量结果：

1. 批量检测技巧：对于工厂质检或批量维修场景，可将LCR电桥切换至“量程保持”模式，固定量程后逐个测量，避免每次测量时自动量程反复切换，显著提升批量测试效率-。同时，批量测量时建议使用自动记录功能或连接电脑进行数据导出，便于品质追踪。

行业场景进阶技巧：

• 开关电源电感（消费电子） ：除测量电感量和DCR外，需特别关注饱和电流（Isat）。使用LCR电桥配合直流偏置电流源，测量电感在不同直流偏置电流下的电感量变化。当电感量下降到初始值的70%左右时，对应的电流即为饱和电流。工作电流超过饱和电流会导致电感值骤降，引起电路输出纹波激增、效率下降甚至开关管损坏。

• 共模电感（工业电源EMI滤波） ：测量时需分别测试两个绕组的电感值（L1和L2），两者的差值应在允许范围内（通常要求平衡度≤10%）。同时测量漏感，漏感过大可能影响共模抑制效果-。

• 高频射频电感（通信设备） ：重点测量Q值和自谐振频率（SRF）。使用LCR电桥的高频测试模式（如1MHz或更高），确认Q值是否达标。如果电路工作频率接近或超过SRF，电感将失去电感特性，表现为电容特性-。

四、补充模块

4.1 不同类型电感在消费电子与工业电源场景中的检测重点

4.2 电感检测常见误区（消费电子与工业电源避坑指南）

误区1：用万用表电阻档判断电感好坏，读数“正常”就认为电感是好的。 万用表只能测直流电阻，无法测电感量。一个电感量衰减80%的电感，直流电阻可能完全正常，装回电路后仍会导致输出纹波过大或转换效率下降。必须用LCR电桥验证电感量。

误区2：在线检测时未考虑并联元器件影响。 电路板上，电感往往与电容、电阻并联。直接在线测量，这些并联元器件的参数会叠加到测量结果中，导致读数严重偏离真实值。精确判断时务必拆下电感单独测量。

误区3：测试频率随意选择。 电感量会随测试频率变化。例如一个标称100μH的功率电感，在1kHz下测得95μH，在100kHz下可能只剩80μH。测试频率应匹配电感实际工作频率，否则读数“正常”也无法反映实际性能。

误区4：忽略Q值的重要性。 很多维修人员只测电感量，不测Q值。对于高频电路（如射频功放、振荡器），电感量正常但Q值过低同样会导致信号失真、效率下降。高频电路中Q值越高，能量损耗越小，建议Q值达到40dB以上-。

误区5：忽略饱和电流和温度特性。 在开关电源和DC-DC电路中，电感在正常工作电流下可能并未饱和，但瞬间大电流冲击（如负载突变）时可能进入饱和区。仅静态测量电感量不足以判断电感能否胜任动态应用场景。若怀疑电路不稳定与电感有关，使用直流偏置电流源验证电感的饱和特性是必要步骤。

误区6：未检查引脚焊接质量和氧化情况。 贴片电感引脚氧化或虚焊时，万用表电阻档可能测出正常值（因为表笔直接接触引脚端面），但实际焊接到电路板后接触不良。检测时需用刀片轻轻刮开引脚表面氧化层后再测量。

4.3 电感失效典型案例（实操参考）

案例一：功率电感匝间短路——笔记本电脑无法启动

故障现象： 某品牌笔记本电脑主板，用户反映偶尔无法开机，插上电源后电源指示灯闪烁但屏幕无反应。维修人员更换主板电容后问题依旧，反复多次后彻底无法启动。

检测过程： 使用万用表电阻档测量CPU供电电路中的几个功率电感，均显示约0.2Ω的直流电阻，初步判断正常。但更换LCR电桥测量后，发现其中一个标称1.0μH的电感在100kHz下实际测得仅0.15μH，电感量衰减85%-。拆下该电感进行外观检查，在体视显微镜下发现电感本体侧面有一条极细微的裂纹。切片分析后确认，电感受到高温冲击导致内部漆包线绝缘层破坏，引发匝间短路，进而造成电感量急剧下降-。

解决方法： 更换同规格功率电感后，主板恢复正常启动，长时间拷机无异常。

案例二：电感开路导致电源芯片烧毁——工业电源模块返修

故障现象： 某工厂批量生产的开关电源模块中，出现12例电源芯片烧毁故障。故障模块在测试环节工作正常，但在客户端使用一段时间后陆续失效，造成较大返修损失-。

检测过程： 对失效模块进行分析，发现电感（3R3规格）失效现象表现为靠近印字面的漆包线漆膜受热融化，导致线圈开路-。进一步跟踪分析发现，个别模块的电感在生产线中被人工返修过，返修过程中烙铁高温传导至电感内部，使漆包线绝缘层受损。受损电感在初期测试中表现正常（直流电阻仍可测出），但随着模块长时间工作发热，绝缘层进一步老化，最终导致线圈开路。开路后的电感使DC-DC电路失去储能元件，开关管承受过大应力而烧毁。

解决方法： 调整返修工艺，要求返修时使用低温焊台并对电感采取隔热保护措施（如使用隔热胶带覆盖电感本体）。同时增加LCR电桥全检流程，不仅测直流电阻，还测量电感量和Q值，确保所有出厂模块的电感参数符合规格。

案例三：共模电感导致EMI超标——通信设备辐射干扰

故障现象： 某通信基站电源模块在电磁兼容（EMC）测试中，辐射发射指标严重超标，无法通过认证。

检测过程： 初步排查后发现电源输入端的共模电感存在异常。使用LCR电桥分别测量共模电感的两个绕组，发现L1=5.6mH、L2=3.2mH，两绕组电感量相差超过40%，平衡度严重偏离正常范围（通常要求≤10%）。进一步分析确认，电感磁芯在生产过程中存在偏位，导致两绕组耦合不一致。电感量不平衡意味着共模电感无法有效抑制共模噪声，部分差模信号也被当作共模信号处理，反而引入了干扰-。

解决方法： 更换符合规格的共模电感（两绕组电感量平衡度≤5%），重新进行EMC测试，辐射发射指标顺利通过认证标准。

五、结尾

5.1 电感检测核心（消费电子与工业电源高效排查策略）

综合以上检测方法，根据不同维修场景，我建议采用以下分级排查流程：

第一步：物理检查（所有场景适用）
观察电感外观，检查是否有磁芯破裂、引脚松动、烧焦痕迹等物理损伤。发现明显物理损坏的直接更换。

第二步：万用表快速初筛（消费电子维修优先）
使用万用表电阻档测量直流电阻。如果电阻无穷大（开路）或电阻值为0（短路），直接判定电感损坏。但注意：直流电阻正常的电感仍需后续验证。

第三步：LCR电桥精测（重点推荐）
这是判断电感“隐性故障”的关键步骤。测量电感量（L）、品质因数（Q）和直流电阻（DCR）。对于开关电源和DC-DC电路，建议同时评估饱和电流（Isat）。判断标准：L在标称值±10%~±20%以内（参考规格书容差）、Q值符合规格要求、DCR与标称值一致。

第四步：在线功能验证（维修后确认）
电感更换或确认正常后，将电路板通电测试。用示波器观察电感两端波形和输出端纹波，确认电路工作正常。如波形异常或输出纹波偏大，需再次验证电感性能。

5.2 电感检测价值延伸（日常维护与采购建议）

日常维护技巧：

• 电感在开关电源和DC-DC电路中工作时会产生热量。长期高负载运行后建议检测电感量是否有衰减（每半年或一年检测一次），尤其对工业变频器、服务器电源等7×24小时运行设备，定期检测可有效预防突发故障。

• 对于共模电感和EMI滤波器电感，需定期检查磁芯是否有松动或裂纹，松动会影响电感量和共模抑制性能。

• 使用环境需保持干燥通风。高温高湿环境会加速漆包线绝缘层老化，导致匝间短路风险增加。同时避免强烈震动和跌落，防止磁芯破裂。

• 电感存放时避免与强磁性物质接触，防止磁芯被磁化影响电感性能。

采购与校准建议：

• 采购电感时优先选择通过AEC-Q200认证的车规级电感（适用于车载和工业高可靠性场景）或符合IPC标准的产品-。

• 对精度要求高的电感（如高频振荡电路），建议每半年至一年送专业计量机构校准一次，或在实验室使用高精度LCR电桥与标准电感进行比对校准。

• 批量采购时，建议用LCR电桥抽检电感量和Q值，确认批次一致性和品质稳定性。
