低压电器元件的拆装工艺及维修方法

（一）相关理论知识

一）组合开关

1、用途：接通或分断电路，换接电源或负载，测量电压及控制小容量电机的正反转。

2、分类：按极数分有单极、双极和三极，按层数分有三层、六层等。

图1

3、选择：组合开关一般用于电热、照-明电路中，其额定电流应等于或大于被控制电路中各负载电流的总和。若控制小容量电动机不频繁的全压启动，应取电动机额定电流的1.5～2.5倍。

二）熔断器

1、用途：短路保护。

2、分类：按结构形式可分为开启式、半封闭式、封闭式；按外壳内有无填料可分为有填料式和无填料式；按熔体的替换和装拆情况可分为可拆式和不可拆式。

图2

（3）选择：用于输配电线路时，熔体的额定电流应等于或小于线路的安全电流。

用于一台电动机负载的短路保护应按下式选用：Ier≥KIs,

式中Ier——熔体的额定电流；K——系数，取0.25～0.45；Is——电动机启动电流。

用于多台电动机负载的短路保护应按下式选用：Ier≥KIs1+ΣIn(n-1),

式中Is1——容量最大的一台电动机的启动电流；ΣIn(n-1)——其余电动机额定电流之和。

三）按钮

1、用途：发出改变电力拖动的控制动作的命令，如启动、停止等。

2、分类：分开启式、防护式、钥匙式等。

图3

3、选择：可根据使用场合、操作需要的触头数目及区别的颜色来选择适合的按钮。

四）接触器

1、用途：频繁地远距离接通和分断主电路或控制大容量电路。

2、分类：分直流接触器和交流接触器。

图4

3、交流接触器的选择：

①交流接触器的额定电压应大于或等于负载的额定电压。

②交流接触器主要用于电力拖动中异步电动机的启动，其额定电流应大于或等于电动机的额定电流。如作电动机频繁启动或反接制动的控制时，应将交流接触器的额定电流降一级使用。

③交流接触器如用作通断电流较大及通断频率过高的控制时，应选用其额定电流大一级的使用。

④交流接触器线圈额定电压的选择：当线路简单、使用电器较少时，可选用380V或220V的电压线圈；当线路复杂、使用电器较多时，可选用36V、11OV或127V的电压线圈。

五）热继电器

1、用途：用于电动机及电气设备的过载保护。

2、分类：可分为普通双金属片式热继电器和带差动式缺相保护的热继电器。根据热元件的相数，可分为两相结构和三相结构。

图5

3、选择：

①对于一般轻载启动、长期工作的电动机或间断长期工作的电动机，可选择两相结构的热继电器；当电源电压平衡性较差、工作环境恶劣或很少有人看管时，可选择三相结构的热继电器；对于三角形接线的电动机，可选择带断相保护装置的热继电器。

②热继电器的额定电流应大于电动机额定电流。一般电动机启动电流为其额定电流的6倍，启动时间不超过5s时，热元件整定电流要调节到等于电动机的额定电流。如电动机的启动时间较长或启动冲击负载时，热元件整定电流可调节到电动机额定电流的1.1～1.15倍。

六）小型变压器的拆装技巧

一些初学者面对变压器，不知如何下手，才能妥善拆下铁心，而且不伤及线圈和骨架。有采用破坏性的拆卸方式---用钢锯来锯开线包，或者用崭子崭开线包。

在拆除变压器铁芯前，必须记录原始数据，作为重绕变压器的依据。所需记录的数据包括：铭牌数据（型号、相数、容量、主副边电压、连接组、绝缘等级等）、绕组数据（导线规格、匝数、尺寸、引出线规格与长度等）、铁芯数据（形状、尺寸、厚度、叠压方式等）。

拆卸铁芯的步骤为：拆除外壳与接线柱→拆除铁芯夹板或铁轭→用螺丝刀把粘合在一起的硅钢片撬松→用钢丝钳将硅钢片一一拉出→对硅钢片进行表面处理→将硅钢片片依次叠放并妥善保管。

这里介绍一个简单而有效的方法，只需要一把平口起子和一把老虎钳，当然，如果有小台虎钳更好。如果有台钳，就把变压器夹在上面，不是全夹，夹住大部分，留出若干片铁心（至少3～5片）不夹。没有台钳，可以找块木版，把变压器放在上面，边缘也是留出几片铁心的位置悬空。如图3-2-6。

图6

接下来用起子对着最外面的一两片铁心，用老虎钳敲起子，开始不要用蛮力，在铁心两端敲击后，最外侧的铁心开始松动。当然，没有台钳，就可以请人从上面按住变压器，或者自己用脚踩住。如图3-2-7。

图7

接下来用起子慢慢连敲带撬，让那一两片铁心加大位移，直到从线包中完全脱离出来。如图3-2-10。

把对侧的那两片也敲出来，这下铁心就没有那么紧了，重复上面的步骤，再敲出一两片来，就不会很困难了。如图3-2-11。

图8

80元入手十年前万用表UT58E，体验&拆解：用料不一般、缺点很明显

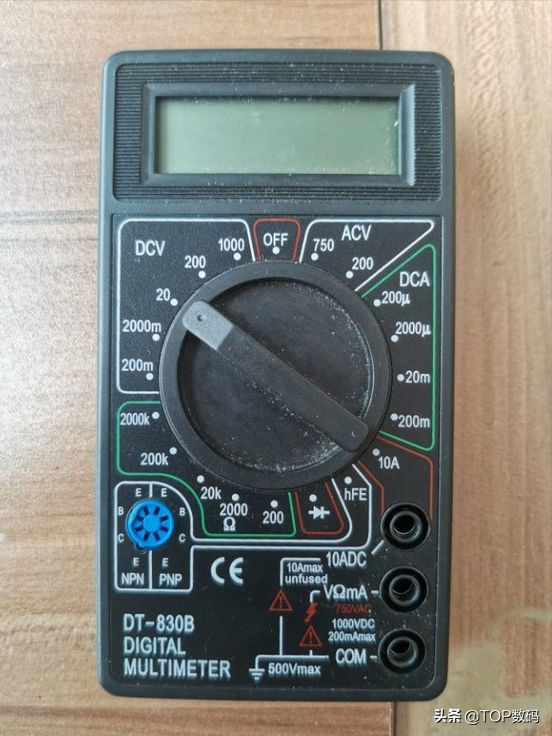

我对万用表的要求很低，能测个大概就行，但近日手头9.9包邮的杂牌表时好时坏，经常测个电池电压都不准，于是有了换表的想法。

这次换表有两个要求，一个是必须上档次，做工用料好一点，另一个是稳定性好 。我对精度要求不高，有稳定的相对误差也可以接受。要求其实不低，因为我的预算是100元以内。

首先pass掉福禄克、惠普安捷伦、日置三和等知名品牌，价格太高。 如福禄克入门级的15B，二手价都要两三百，毫无性价比可言。在我预算之内，只能选择国产品牌了。印象还行的几个正规国产品牌：优利德、胜利、华仪、宝工， 得力德力西这些搞副业的不在考虑之内。

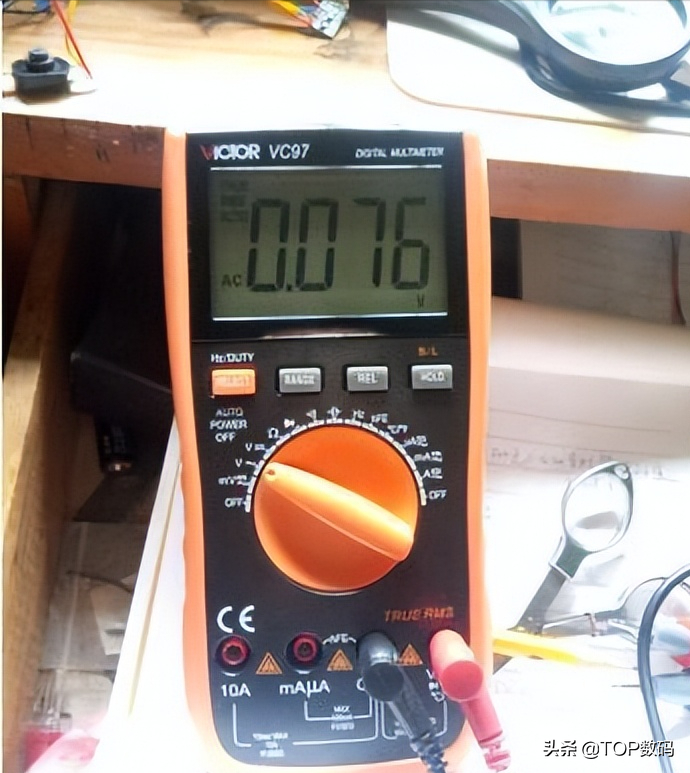

VC97

胜利的全新表只能买到V97、VC890，VC97是自动量程，价格较高要100出头，VC890是胜利销量最高的入门表，价格80左右。优利德的话，80左右可以买到全新自动量程的UT136，性价比非常高，真有点心动了。

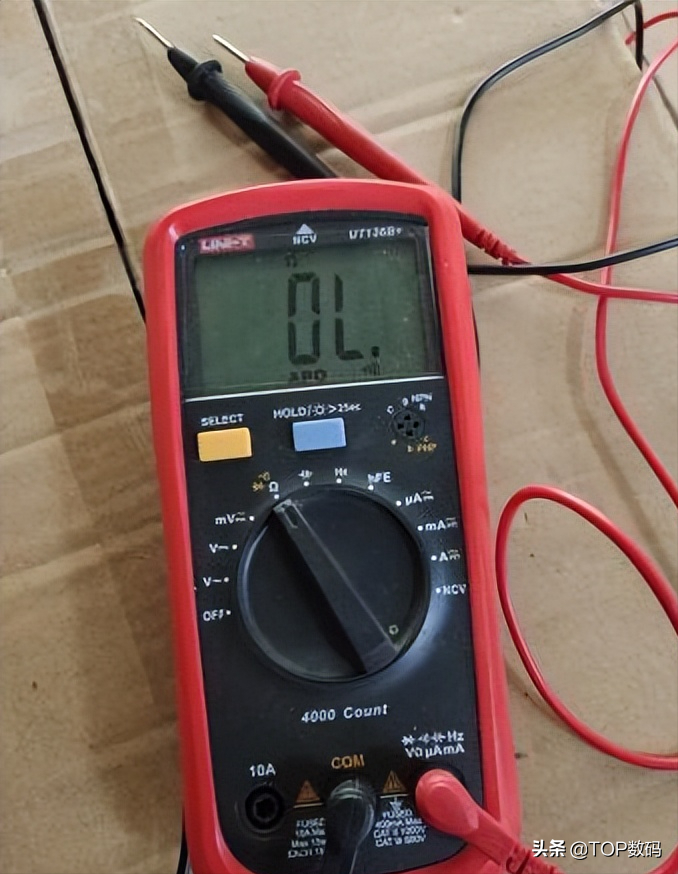

UT136

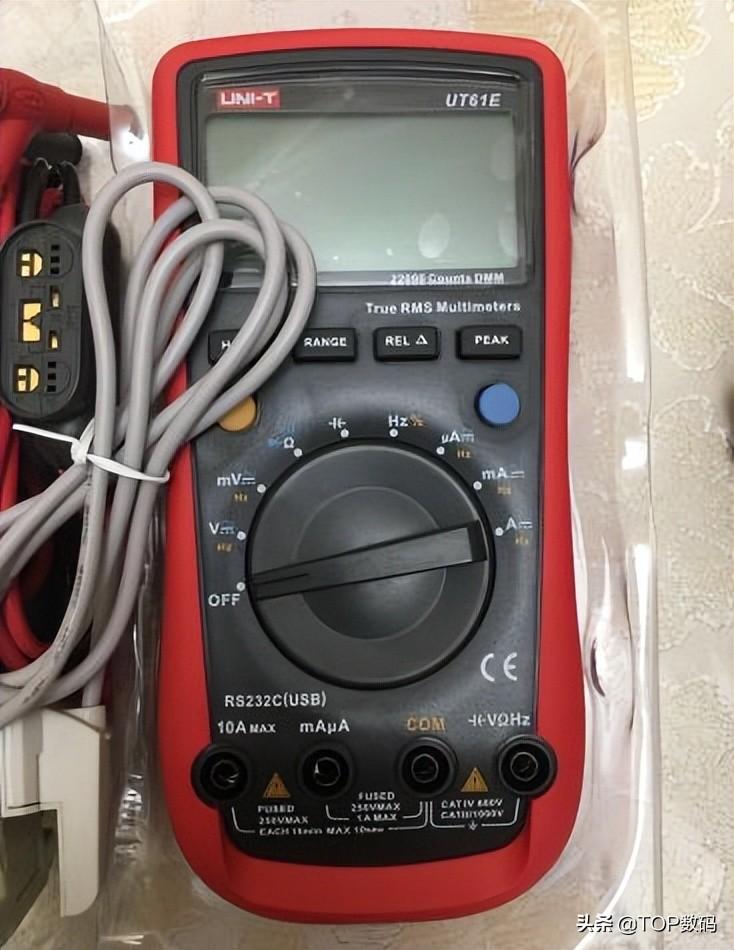

不过看了网上的各种拆机和评测，我对优利德UT61E有了兴趣，UT61E定位比较高，目前新款售价三四百，老款二手也超200元，不再预算之内。

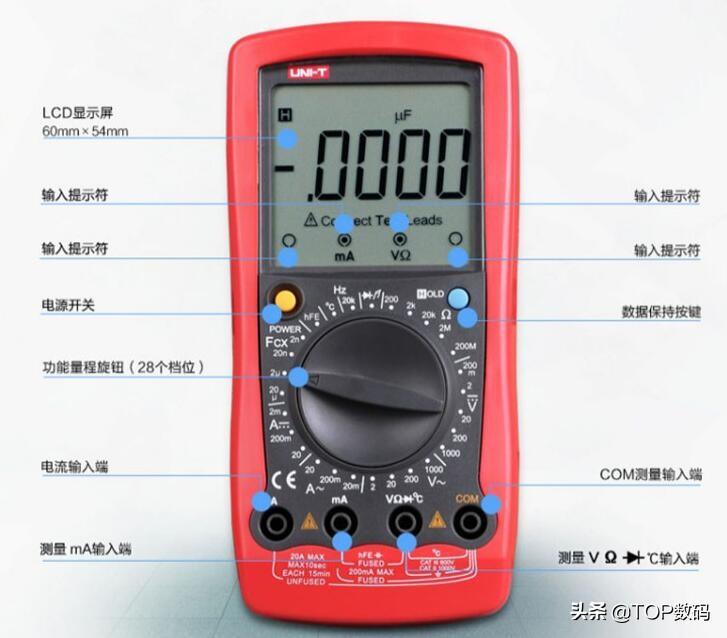

UT61E

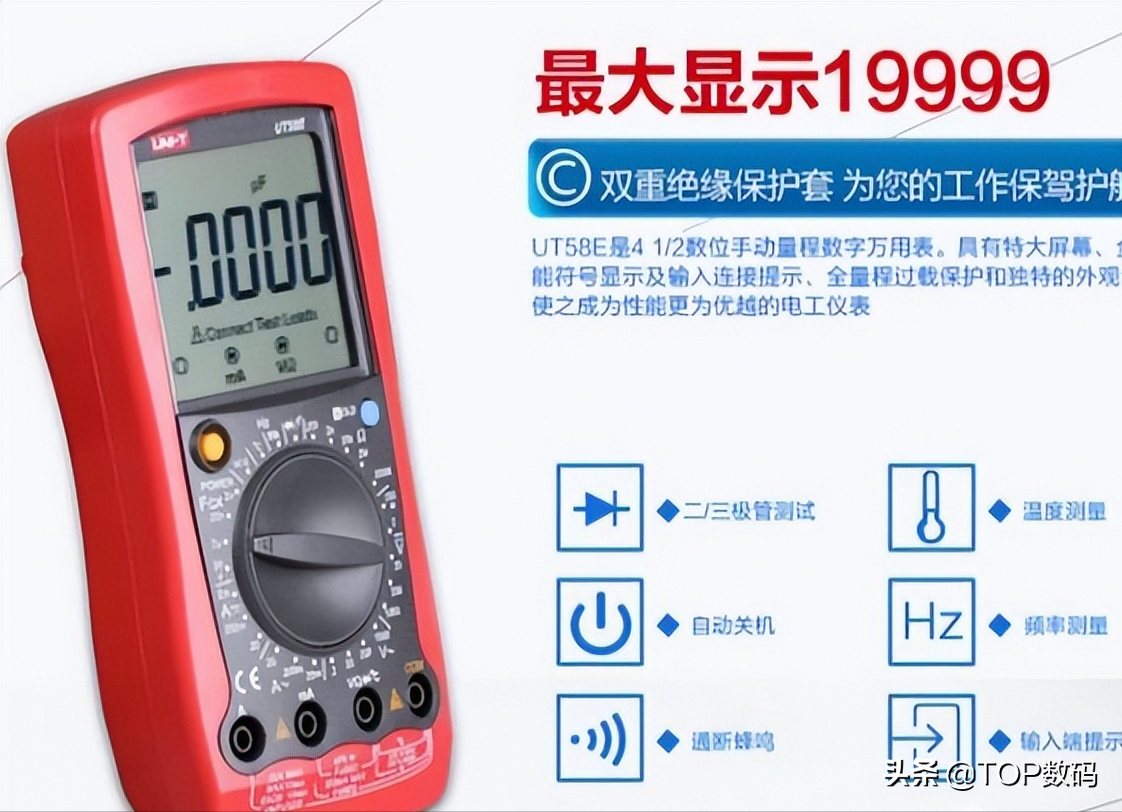

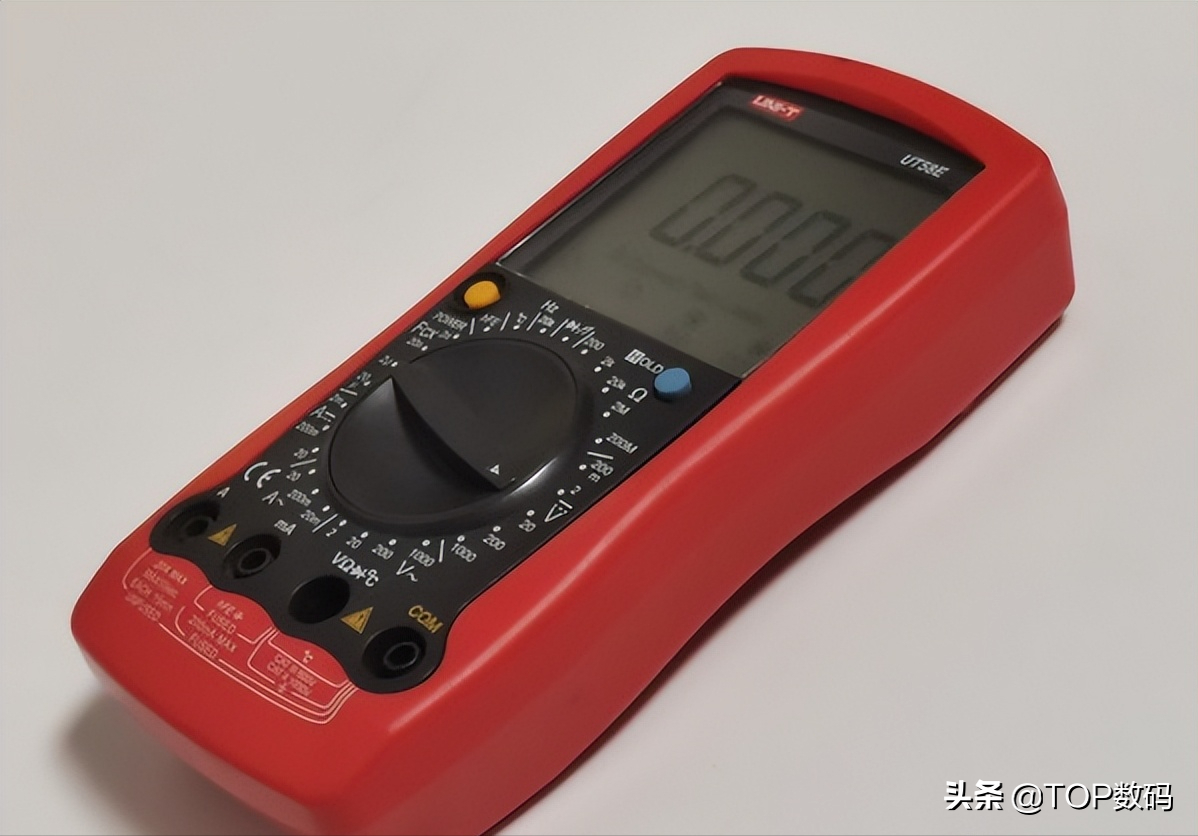

也是巧合，看到有人卖成色凑合的UT58E ，网上搜了下相关评价和拆机，谈好80元包邮，不带表笔，性价比不算高，但作为曾经的高端表，这个价格还算合理。

UT58具体上市时间懒得查了，看网上信息，目测在2010年以前，2015年还有销售，当时市场价三四百。

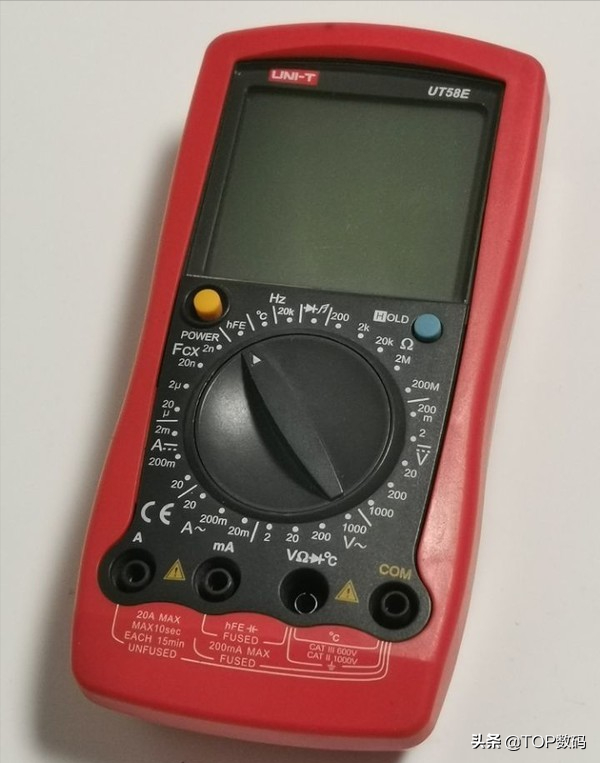

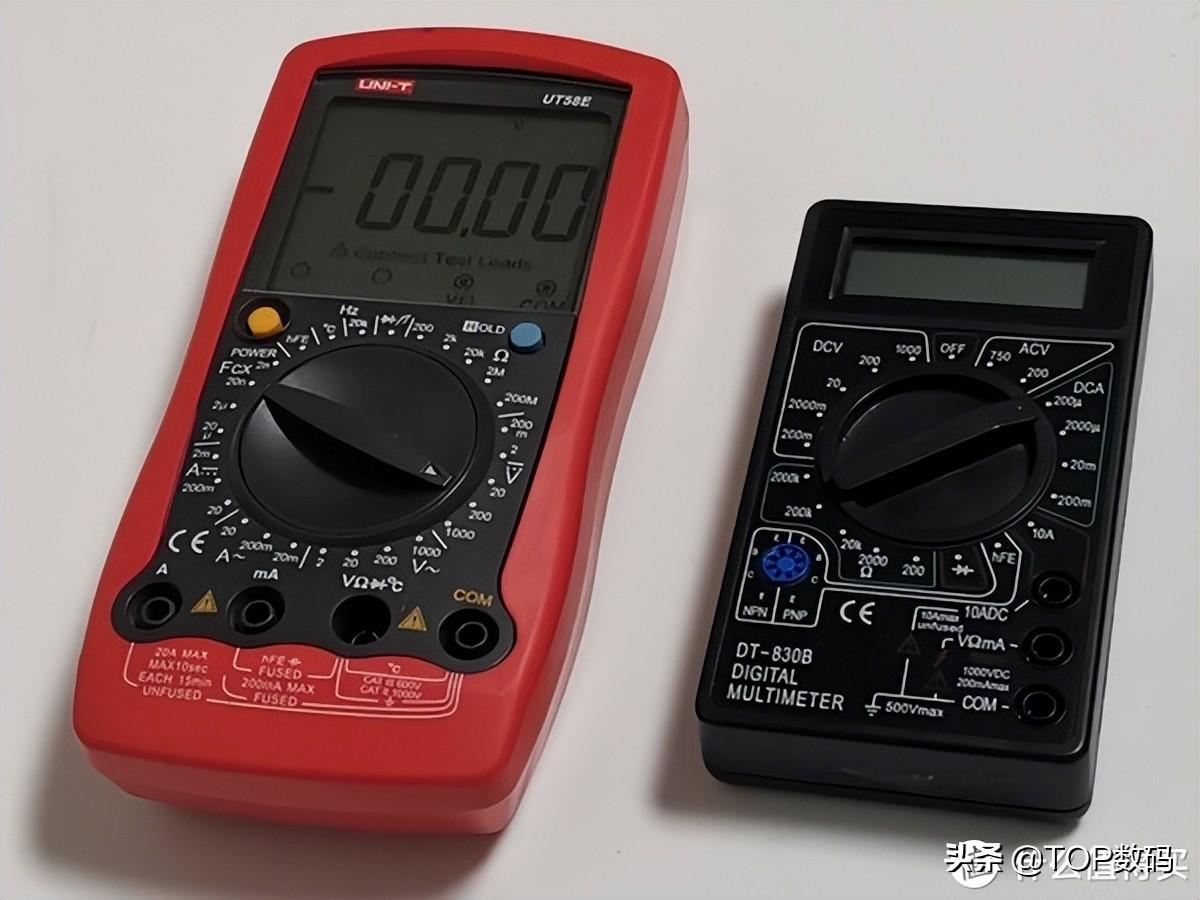

第一印象：大！尺寸比9.9包邮的炮灰表大了一大圈 ，拿在手里有分量。最让我兴奋的是超大显示屏 ，虽然显示的信息量不多，但带来的视觉感受很美好。

不过，很快我发现了这块表的一个缺陷：屏幕竟然没背光灯。

UT58E​

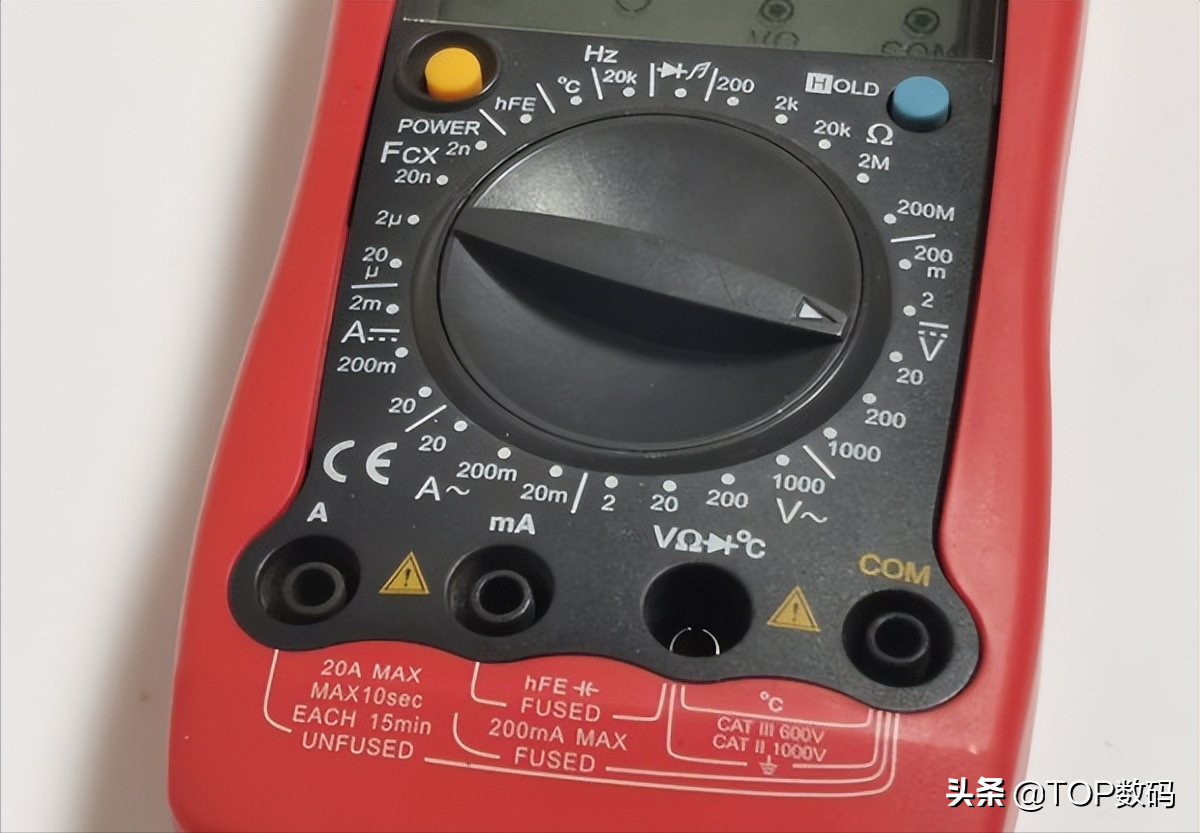

转盘手感方面，说实话有点硬，还好档位很清晰，另外独立的电源开关好评。

​又发现一个问题，电容最大量程仅20uf，相比现在的新表确实有点小，80元的UT136都有400uf。功能还是相对丰富的：电压、电流、电阻、电容、温度、频率、二极管。除了电容，其他量程都挺好：电阻200MΩ，电流20A，电压1000V，频率20KHz。

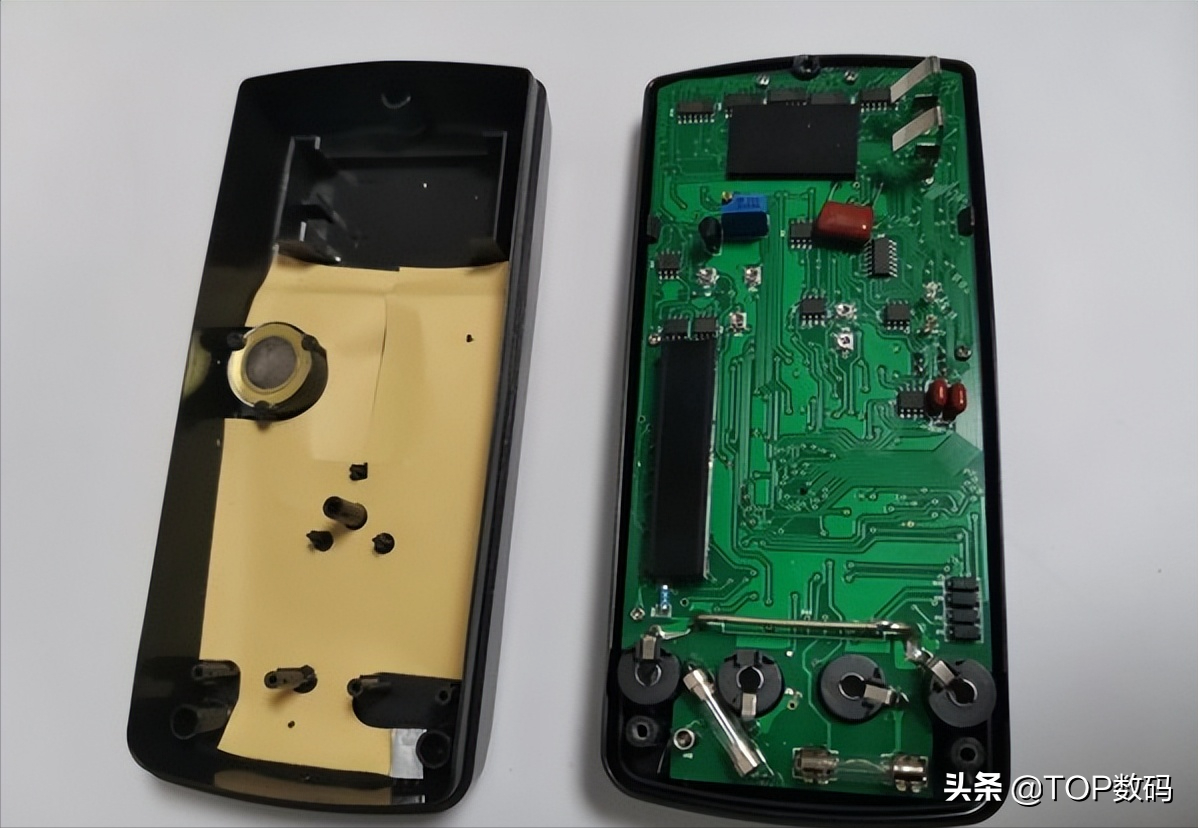

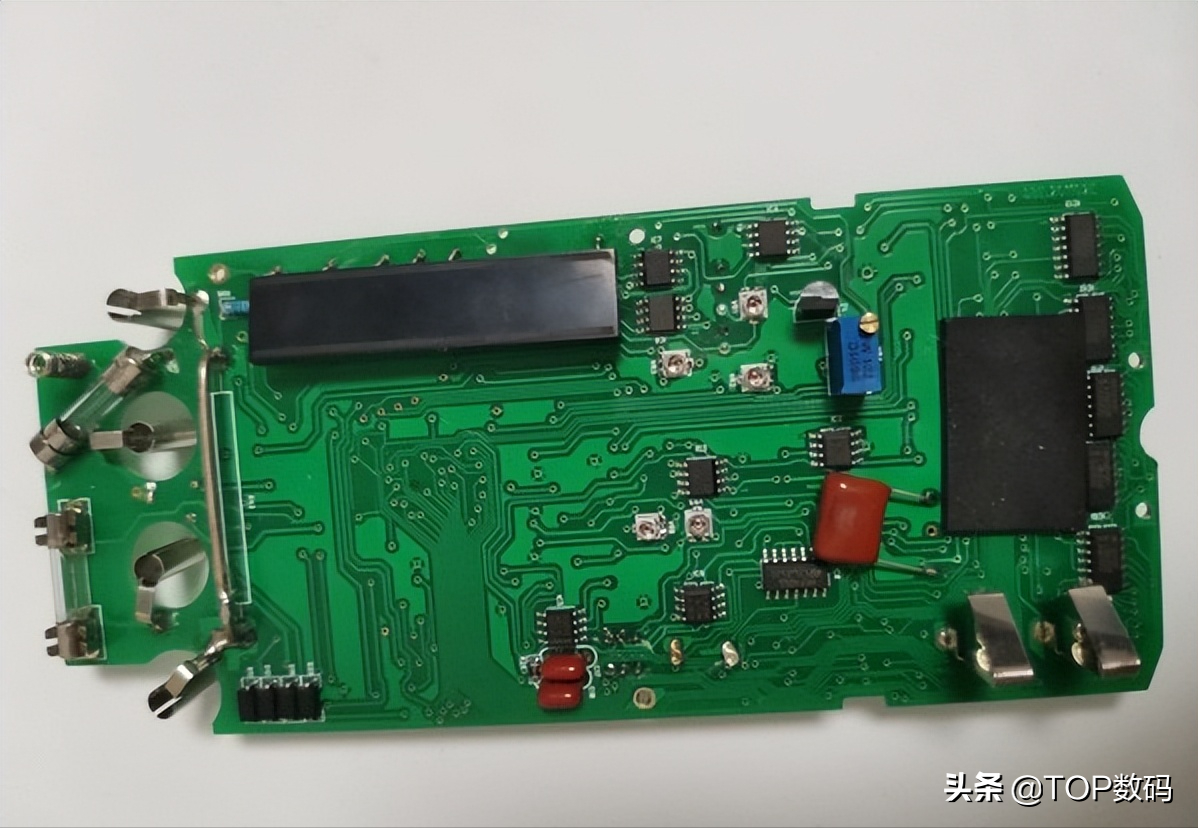

​拆开后盖，有惊喜也有失落：电路设计规整，配有精密排阻，带校准电位。但采用了内置电池的设计，更换电池要打开后盖，十分不方便。

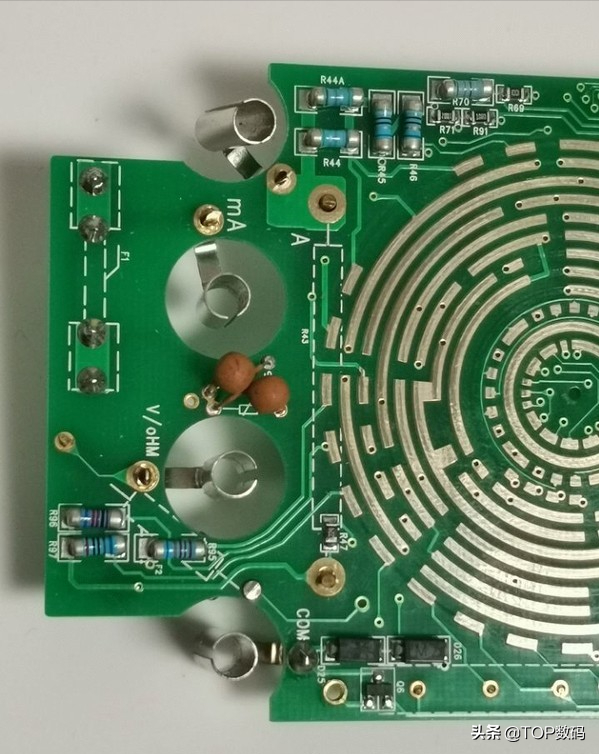

​保险管为普通玻璃管，非陶瓷保险管，虽然效果上差别不大，但看起来有些廉价。

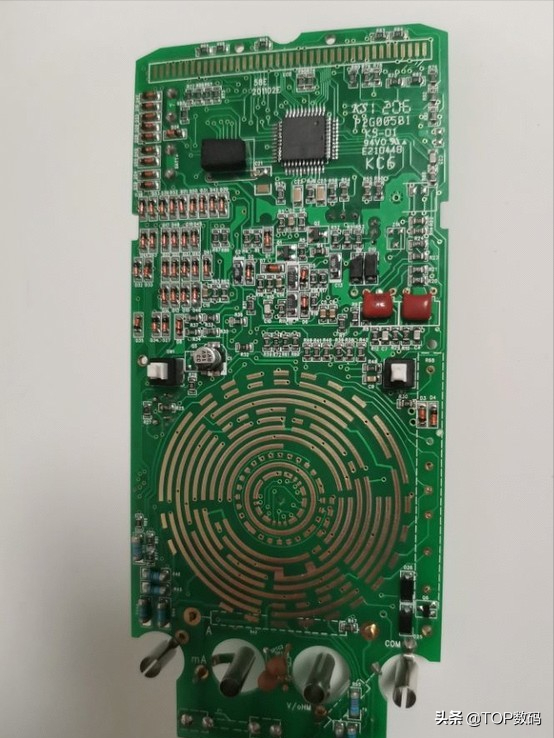

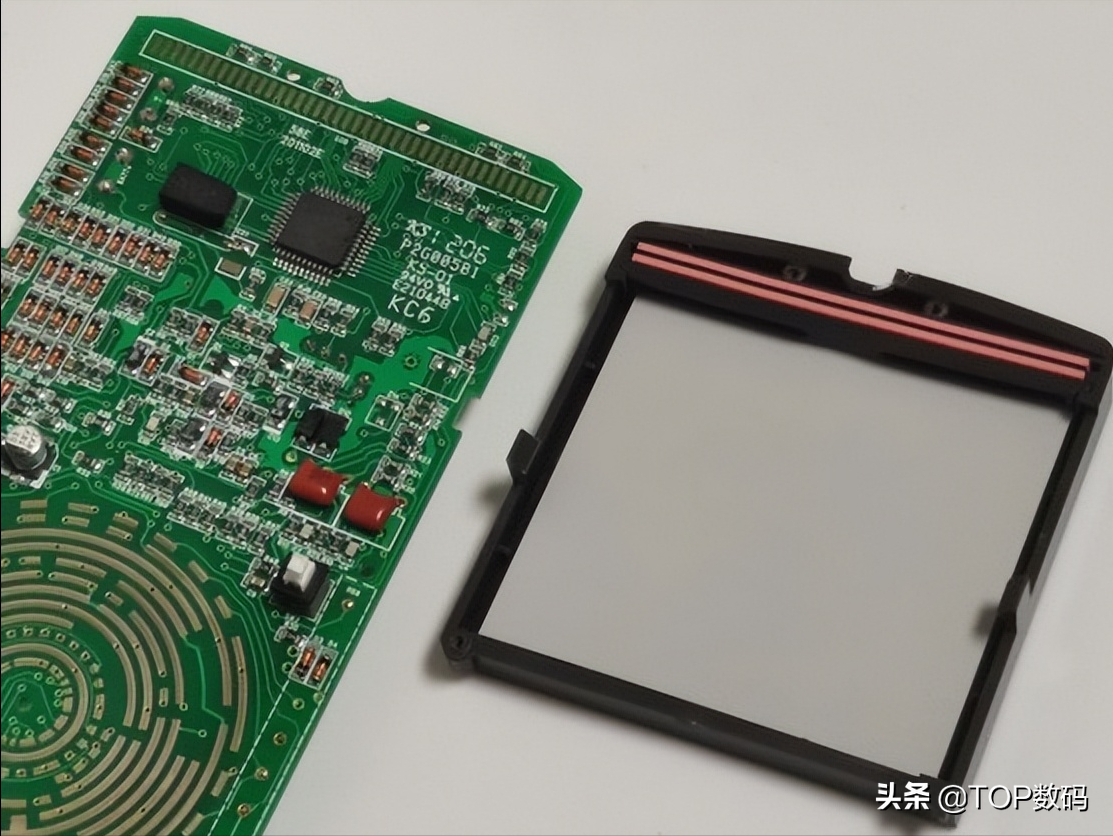

​主板正面，取掉显示屏，惊喜又来了：元器件密密麻麻，处理器是硬封芯片，不是低端表那种牛屎封装。

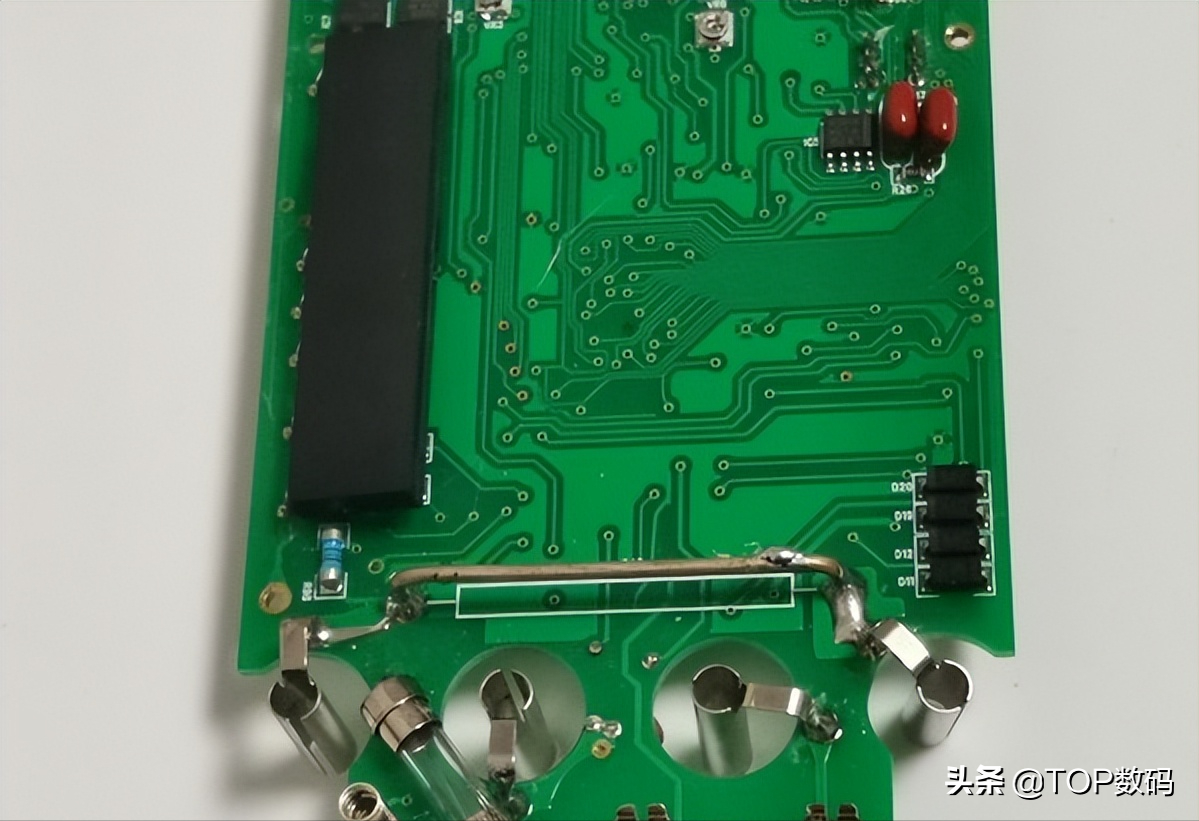

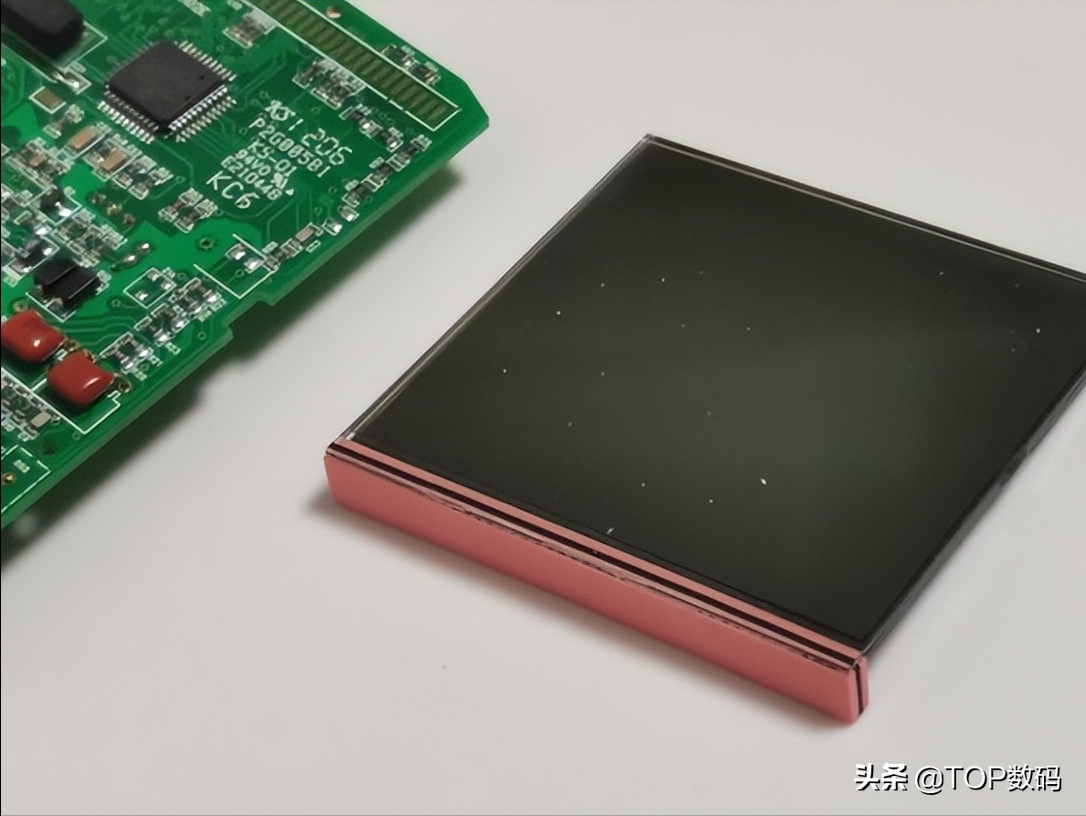

​屏幕通过导电胶与主板通信。

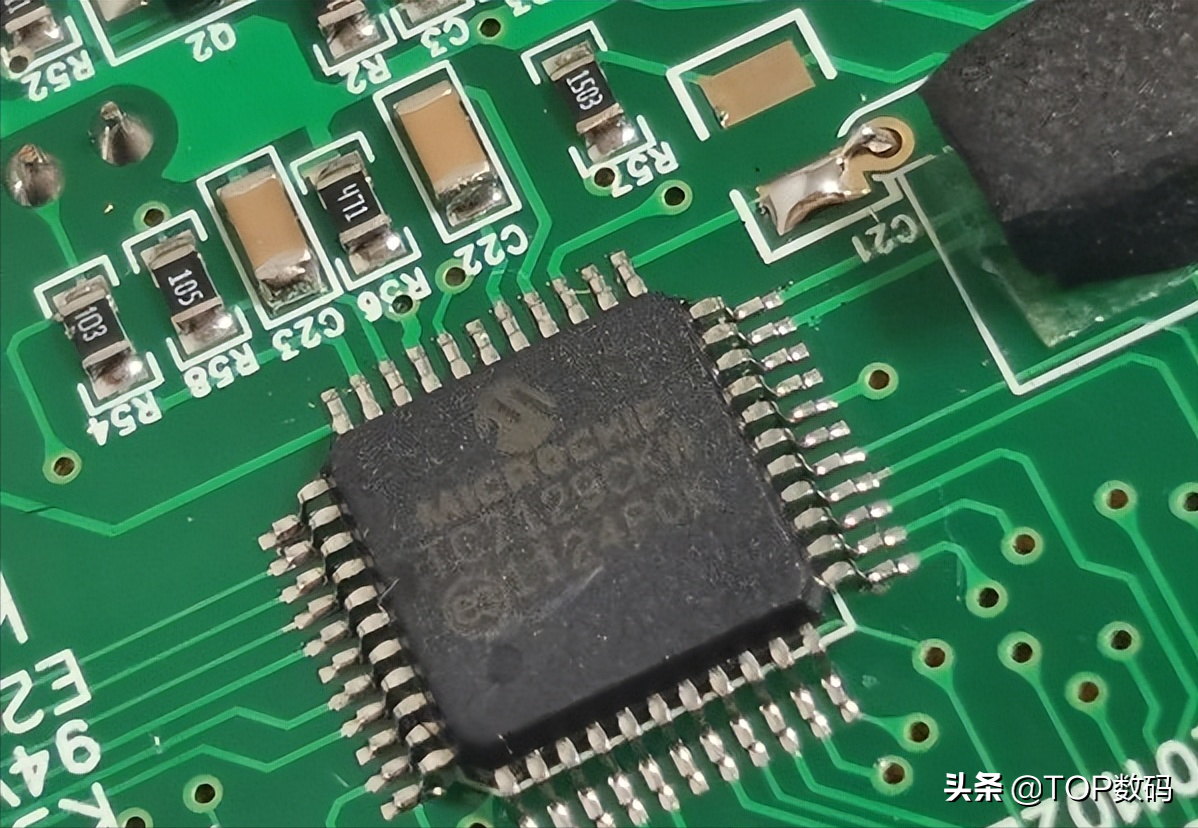

主控芯片是美国微芯半导体的TC7129KW，早前很多4位半万用表都搭载了该芯片。

​拆解就到这里结束了，简单分享一下使用感受：

1、做工和手感优秀，拨盘触感良好，超大屏幕好评；

2、屏幕不带背光差评；

3、电容量程偏小，最大只有20uf，不太够用；

4、更换电池要拆后盖差评；

5、测量稳定，多次测量值变化不大，精度较高，但需要校准；

6、测量速度很慢，电阻电压都慢，比9.9包邮的炮灰表慢很多。

UT58E量程​

总结： 如果对精度和稳定性要求不高，不建议入手这种老款高端万用表，原因是测量速度太慢。同样的价格，全新的三位半炮灰表测量速度要快很多。

本文由@TOP数码独家创作，如未取得授权请勿转载至其他平台。TOP数码，一个自由创作的自媒体，关注数码、科技、电器，行业分析、产品测评、使用分享等，欢迎关注。如有疑问，可在评论区留言交流。
